Предпосылки
Боинг 787-9 Dreamliner, летящий по прямому маршруту из международного аэропорта Ньюарк (EWR) в аэропорт имени Леонардо да Винчи-Фьюмичино в Риме (FCO), потребляет примерно $68K в реактивном топливе за 8.5-часовой полёт. Корректировка маршрута с учётом ветровых условий позволяет снизить расход топлива и экономить тысячи долларов.
Компании вроде Jeppesen предлагают решения в этой области, но Scikit-decide, в сочетании с моделью расхода топлива для узкофюзеляжных и широкофюзеляжных самолётов, разработанной профессором Делфтского технического университета, плюс данные о ветре от NOAA, обеспечивают открытый исходный код решение.
Scikit-decide находится в разработке уже шесть лет. Это фреймворк для обучения с подкреплением, автоматизированного планирования и планирования расписаний. Проект может оптимизировать маршруты полётов, перепланировать расписания авиалиний и рассчитывать пути для роёв дронов.
OpenAP — это модель производительности самолёта и набор инструментов, разработанные д-ром Юнцзи Сан. У д-ра Сана есть PhD в области управления воздушным движением, и, среди прочего, он преподаёт курс по этому предмету в качестве штатного доцента в TU Delft в Нидерландах.
Решатель оптимального маршрута Scikit-decide можно настроить на использование различных моделей расхода топлива. В этом посте я сравню два маршрута полёта на Airbus A320, используя модель расхода топлива OpenAP.
Рабочая станция
Используется процессор AMD Ryzen 9 9950X с частотой 5.7 ГГц. Он имеет 16 ядер и 32 потока, 1.2 МБ кэша L1, 16 МБ кэша L2 и 64 МБ кэша L3. К системе подключен жидкостный охладитель и она установлена в просторный полноразмерный корпус Cooler Master HAF 700.
Система оснащена 96 ГБ оперативной памяти DDR5, работающей на частоте 4,800 МТ/с, и твердотельным накопителем Crucial T700 4 ТБ поколения 5, NVMe M.2, который может читать данные со скоростью до 12,400 МБ/с. На накопителе установлен радиатор для поддержания температуры. Это системный диск C.
Система питается от полностью модульного блока питания Corsair мощностью 1200 Вт и установлена на материнской плате ASRock X870E Nova 90.
Используется Ubuntu 24 LTS через Ubuntu for Windows от Microsoft на Windows 11 Pro. На вопрос, почему не используется Linux-десктоп как основная рабочая среда, ответ в том, что всё ещё используется видеокарта Nvidia GTX 1080, которая лучше поддерживается на Windows, а ArcGIS Pro поддерживает только Windows в нативном виде.
Установка необходимых компонентов
Будут использоваться Python 3.12 и jq.
$ sudo add-apt-repository ppa:deadsnakes/ppa $ sudo apt update $ sudo apt install \ jq \ python3-pip \ python3.12-venv
Будет установлена виртуальная среда Python и установлены scikit-decide, модель производительности самолёта OpenAP с открытым исходным кодом и OpenTop, инструмент для работы с полётными траекториями, также разработанный д-ром Саном.
$ python3 -m venv ~/.flight_planning $ source ~/.flight_planning/bin/activate $ pip install \ 'scikit-decide[all]' \ 'openap[all]' \ opentop
Для приведённого выше потребуется как минимум 8 ГБ дискового пространства. Вот установленные пакеты.
$ pip install pipdeptree $ pipdeptree -d0
lz4==4.4.5 openevolve==0.3.2 opentop==2.6.0 pip==24.0 pipdeptree==4.2.5 plado==0.1.6 pygeodesy==26.9.9 pygrib==2.1.8 pyRDDLGym-gurobi==0.2 pyRDDLGym-jax==3.1 pyRDDLGym-rl==0.2 pytz==2026.3.post1 ray==2.37.0 rddlrepository==2.2 sb3_contrib==2.3.0 scikit-decide==1.1.1 scikit-image==0.26.0 tensorboardX==2.6.5 torch-geometric==2.8.0.post1 typer==0.27.2 unified-planning==1.2.0 up-enhsp==0.0.27 up_fast_downward==0.5.2 up-pyperplan==1.1.0 z3-solver==5.1.0.0
Будут использоваться DuckDB вместе с расширениями H3, JSON, Lindel, Parquet и Spatial.
$ cd ~ $ wget -c https://github.com/duckdb/duckdb/releases/download/v1.5.4/duckdb_cli-linux-amd64.zip $ unzip -j duckdb_cli-linux-amd64.zip $ chmod +x duckdb $ ~/duckdb
INSTALL h3 FROM community; INSTALL lindel FROM community; INSTALL json; INSTALL parquet; INSTALL spatial;
Будет настроена DuckDB для загрузки каждого установленного расширения при каждом запуске.
$ vi ~/.duckdbrc
.timer on .width 180 LOAD h3; LOAD lindel; LOAD json; LOAD parquet; LOAD spatial;
Карты в этом посте были отрисованы с помощью QGIS версии 4.2.1. QGIS — это настольное приложение, работающее на Windows, macOS и Linux. Приложение набирает популярность в последние годы, и ежемесячно получает около 22 млн запусков от пользователей со всего мира.
Границы и названия мест взяты из Natural Earth. Морские границы получены с сайта Marine Regions.
Типы самолётов OpenAP
Сначала будет клонирован репозиторий OpenAP.
$ git clone https://github.com/junzis/openap
Исключая модульные тесты и служебные скрипты, в пакете содержится 3,369 строк кода на Python.
Модель OpenAP опирается на большое количество наборов данных, упакованных вместе с кодовой базой. Они охватывают широкий спектр самолётов. Вот подсчёт производителей самолётов.
$ grep -ho 'aircraft: .*[a-z] ' \ openap/data/aircraft/*.yml \ | cut -d' ' -f2 \ | sort \ | uniq -c \ | sort -rn
17 Boeing 13 Airbus 5 Embraer 1 Gulfstream 1 Cessna
Вот свойства Airbus A380-800.
$ cat openap/data/aircraft/a388.yml
aircraft: Airbus A380-800 mtow: 560000 mlw: 386000 oew: 277000 mfc: 320000 vmo: 340 mmo: 0.89 ceiling: 13100 pax: max: 853 low: 410 high: 620 fuselage: length: 72.72 height: 8.41 width: 7.14 wing: area: 845 span: 79.75 mac: null sweep: 33.5 t/c: 0.08 flaps: type: single-slotted area: null bf/b: null lambda_f: 0.900 cf/c: 0.150 Sf/S: 0.150 cruise: height: 12800 mach: 0.85 range: 14800 engine: type: turbofan mount: wing number: 4 default: GP7270 options: A380-841: Trent 970-84 A380-842: Trent 972-84 A380-861: GP7270 drag: cd0: 0.016 k: 0.050 e: 0.855 gears: 0.012
Вот его коэффициенты аэродинамического сопротивления.
$ cat openap/data/dragpolar/a388.yml
aircraft: Airbus A380-800 clean: cd0: 0.016 k: 0.050 e: 0.855 gears: 0.012 flaps: lambda_f: 0.900 cf/c: 0.150 Sf/S: 0.150
Вот некоторые дополнительные свойства.
$ echo "import pandas as pd; print( pd.read_fwf('openap/data/wrap/a388.txt') .to_csv(index=False))" \ | python3 \ | ~/duckdb \ -c '.maxwidth 150' \ -c "SELECT * EXCLUDE(parameters), parameters: SPLIT(parameters, '|') FROM READ_CSV('/dev/stdin')"
┌──────────────────────┬────────────────┬───────────────────────────────────────┬────────┬────────┬─────────┬─────────┬──────────────────────────────┐ │ variable │ flight phase │ name │ opt │ min │ max │ model │ parameters │ │ varchar │ varchar │ varchar │ double │ double │ double │ varchar │ varchar[] │ ├──────────────────────┼────────────────┼───────────────────────────────────────┼────────┼────────┼─────────┼─────────┼──────────────────────────────┤ │ to_v_lof │ takeoff │ Liftoff speed │ 89.9 │ 75.4 │ 104.4 │ norm │ [89.93, 10.07] │ │ to_d_tof │ takeoff │ Takeoff distance │ 2.56 │ 1.35 │ 3.78 │ norm │ [2.56, 0.74] │ │ to_acc_tof │ takeoff │ Mean takeoff accelaration │ 1.35 │ 1.04 │ 1.66 │ norm │ [1.35, 0.19] │ │ ic_va_avg │ initial_climb │ Mean airspeed │ 88.0 │ 80.0 │ 96.0 │ norm │ [88.15, 5.64] │ │ ic_vs_avg │ initial_climb │ Mean vertical rate │ 5.65 │ 4.4 │ 8.94 │ gamma │ [4.76, 3.22, 0.65] │ │ cl_d_range │ climb │ Climb range │ 296.0 │ 200.0 │ 446.0 │ beta │ [3.23, 5.18, 179.46, 335.24] │ │ cl_v_cas_const │ climb │ Constant CAS │ 163.0 │ 155.0 │ 170.0 │ norm │ [163.39, 4.51] │ │ cl_v_mach_const │ climb │ Constant Mach │ 0.84 │ 0.8 │ 0.86 │ beta │ [12.23, 5.32, 0.72, 0.17] │ │ cl_h_cas_const │ climb │ Constant CAS crossover altitude │ 3.3 │ 1.3 │ 5.3 │ norm │ [3.29, 1.24] │ │ cl_h_mach_const │ climb │ Constant Mach crossover altitude │ 8.9 │ 8.2 │ 9.7 │ norm │ [8.94, 0.47] │ │ cl_vs_avg_pre_cas │ climb │ Mean climb rate, pre-constant-CAS │ 7.85 │ 5.95 │ 9.75 │ norm │ [7.85, 1.16] │ │ cl_vs_avg_cas_const │ climb │ Mean climb rate, constant-CAS │ 7.51 │ 5.2 │ 9.82 │ norm │ [7.51, 1.40] │ │ cl_vs_avg_mach_const │ climb │ Mean climb rate, constant-Mach │ 5.56 │ 3.23 │ 7.91 │ norm │ [5.57, 1.42] │ │ cr_d_range │ cruise │ Cruise range │ 4348.0 │ 892.0 │ 20565.0 │ gamma │ [2.81, 246.73, 2274.81] │ │ cr_v_cas_mean │ cruise │ Mean cruise CAS │ 136.0 │ 130.0 │ 145.0 │ beta │ [3.32, 5.27, 126.00, 29.75] │ │ cr_v_cas_max │ cruise │ Maximum cruise CAS │ 145.0 │ 134.0 │ 164.0 │ beta │ [2.02, 3.21, 130.38, 46.65] │ │ cr_v_mach_mean │ cruise │ Mean cruise Mach │ 0.84 │ 0.82 │ 0.86 │ norm │ [0.84, 0.01] │ │ cr_v_mach_max │ cruise │ Maximum cruise Mach │ 0.87 │ 0.85 │ 0.9 │ gamma │ [16.14, 0.80, 0.00] │ │ cr_h_init │ cruise │ Initial cruise altitude │ 11.55 │ 9.3 │ 12.23 │ beta │ [3.82, 1.66, 7.49, 5.01] │ │ cr_h_mean │ cruise │ Mean cruise altitude │ 11.73 │ 10.87 │ 12.28 │ beta │ [7.22, 3.92, 9.59, 3.14] │ │ cr_h_max │ cruise │ Maximum cruise altitude │ 12.06 │ 11.52 │ 12.6 │ norm │ [12.06, 0.33] │ │ de_d_range │ descent │ Descent range │ 310.0 │ 238.0 │ 528.0 │ gamma │ [4.73, 213.47, 25.87] │ │ de_v_mach_const │ descent │ Constant Mach │ 0.83 │ 0.8 │ 0.87 │ norm │ [0.83, 0.02] │ │ de_v_cas_const │ descent │ Constant CAS │ 154.0 │ 142.0 │ 167.0 │ norm │ [154.84, 7.74] │ │ de_h_mach_const │ descent │ Constant Mach crossover altitude │ 10.1 │ 8.6 │ 11.5 │ norm │ [10.06, 0.88] │ │ de_h_cas_const │ descent │ Constant CAS crossover altitude │ 6.6 │ 3.9 │ 9.4 │ norm │ [6.64, 1.69] │ │ de_vs_avg_mach_const │ descent │ Mean descent rate, constant-Mach │ -6.06 │ -11.9 │ -2.97 │ beta │ [3.43, 2.08, -15.98, 14.36] │ │ de_vs_avg_cas_const │ descent │ Mean descent rate, constant-CAS │ -8.36 │ -11.74 │ -4.97 │ norm │ [-8.36, 2.06] │ │ de_vs_avg_after_cas │ descent │ Mean descent rate, after-constant-CAS │ -5.48 │ -6.93 │ -4.02 │ norm │ [-5.48, 0.88] │ │ fa_va_avg │ final_approach │ Mean airspeed │ 73.0 │ 68.0 │ 77.0 │ norm │ [73.28, 3.02] │ │ fa_vs_avg │ final_approach │ Mean vertical rate │ -3.71 │ -4.13 │ -2.92 │ gamma │ [9.49, -4.74, 0.12] │ │ fa_agl │ final_approach │ Approach angle │ 2.9 │ 2.42 │ 3.38 │ norm │ [2.90, 0.29] │ │ ld_v_app │ landing │ Touchdown speed │ 70.0 │ 62.1 │ 78.0 │ norm │ [70.00, 5.52] │ │ ld_d_brk │ landing │ Braking distance │ 2.26 │ 0.73 │ 3.8 │ norm │ [2.26, 0.93] │ │ ld_acc_brk │ landing │ Mean braking acceleration │ -1.01 │ -1.51 │ -0.52 │ norm │ [-1.01, 0.30] │ └──────────────────────┴────────────────┴───────────────────────────────────────┴────────┴────────┴─────────┴─────────┴──────────────────────────────┘
Вот список синонимов типов самолётов.
$ ~/duckdb -c "FROM READ_CSV('/dev/stdin')" \ < openap/data/aircraft/_synonym.csv
┌─────────┬─────────┐ │ orig │ new │ │ varchar │ varchar │ ├─────────┼─────────┤ │ a124 │ b744 │ │ a306 │ a332 │ │ a310 │ a318 │ │ at72 │ e145 │ │ at75 │ e145 │ │ at76 │ e145 │ │ b733 │ b734 │ │ b735 │ b734 │ │ b762 │ b763 │ │ b77l │ b77w │ │ c25a │ c550 │ │ c525 │ c550 │ │ c56x │ c550 │ │ crj2 │ e145 │ │ crj9 │ e75l │ │ e290 │ e190 │ │ glf5 │ glf6 │ │ gl5t │ glf6 │ │ lj45 │ glf6 │ │ md11 │ b773 │ │ pc24 │ c550 │ │ su95 │ e170 │ └─────────┴─────────┘
Двигатели самолётов
Самолёты часто имеют выбор как минимум из двух различных двигателей. В наборе данных пакета приведены 427 двигателей.
$ wc -l openap/data/engine/engines.csv # 427
Вот детали для Trent 970-84.
$ echo "FROM 'openap/data/engine/engines.csv' WHERE name = 'Trent 970-84' LIMIT 1" \ | ~/duckdb -json \ | jq -S .
[ { "bpr": 8.45, "cruise_alt": null, "cruise_mach": null, "cruise_sfc": null, "cruise_thrust": null, "ei_co_app": 1.16, "ei_co_co": 0.31, "ei_co_idl": 13.38, "ei_co_to": 0.32, "ei_hc_app": 0.08, "ei_hc_co": 0.12, "ei_hc_idl": 0.04, "ei_hc_to": 0.02, "ei_nox_app": 12.09, "ei_nox_co": 29.42, "ei_nox_idl": 5.44, "ei_nox_to": 38.29, "ff_app": 0.72, "ff_co": 2.157, "ff_idl": 0.255, "ff_to": 2.605, "fuel_lto": 965.0, "manufacturer": "Rolls-Royce plc", "max_thrust": 338700.0, "name": "Trent 970-84", "pr": 38.0, "type": "TF", "uid": "18RR081" } ]
Вот подсчёты производителей двигателей.
$ ~/duckdb
CREATE OR REPLACE TABLE a AS FROM 'openap/data/engine/engines.csv'; SELECT COUNT(*), manufacturer FROM a GROUP BY 2 ORDER BY 1 DESC;
┌──────────────┬────────────────────────────┐ │ count_star() │ manufacturer │ │ int64 │ varchar │ ├──────────────┼────────────────────────────┤ │ 108 │ GE Aircraft Engines │ │ 94 │ CFM International │ │ 85 │ Pratt & Whitney │ │ 62 │ Rolls-Royce plc │ │ 13 │ International Aero Engines │ │ 12 │ Pratt & Whitney Canada │ │ 11 │ Rolls-Royce Corporation │ │ 8 │ Rolls-Royce Deutschland │ │ 8 │ Honeywell │ │ 7 │ Aviadvigatel │ │ 5 │ Textron Lycoming │ │ 4 │ KKBM │ │ 3 │ IVCHENKO PROGRESS ZMBK │ │ 2 │ PowerJet S.A. │ │ 2 │ Allied Signal │ │ 1 │ Engine Alliance │ │ 1 │ Garret AiResearch │ └──────────────┴────────────────────────────┘
Вот подсчёты типов двигателей для турбовентиляторов (TF), смешанно-компрессионных турбовентиляторов (MTF), турбовинтов (TP) и поршневых (PS) двигателей в этом наборе данных.
SELECT COUNT(*), type FROM a GROUP BY 2 ORDER BY 1 DESC;
┌──────────────┬─────────┐ │ count_star() │ type │ │ int64 │ varchar │ ├──────────────┼─────────┤ │ 322 │ TF │ │ 98 │ MTF │ │ 5 │ TP │ │ 1 │ PS │ └──────────────┴─────────┘
Вот список двигателей, ранжированный по максимальной тяге.
SELECT manufacturer, name, type, max_thrust FROM a ORDER BY 4 DESC LIMIT 25;
┌─────────────────────┬───────────────┬─────────┬────────────┐ │ manufacturer │ name │ type │ max_thrust │ │ varchar │ varchar │ varchar │ double │ ├─────────────────────┼───────────────┼─────────┼────────────┤ │ GE Aircraft Engines │ GE90-115B │ TF │ 513900.0 │ │ GE Aircraft Engines │ GE90-113B │ TF │ 504900.0 │ │ GE Aircraft Engines │ GE90-110B1 │ TF │ 492600.0 │ │ Rolls-Royce plc │ Trent XWB-97 │ TF │ 436748.0 │ │ GE Aircraft Engines │ GE90-94B │ TF │ 430920.0 │ │ GE Aircraft Engines │ GE90-92B │ TF │ 426720.0 │ │ GE Aircraft Engines │ GE90-90B │ TF │ 419250.0 │ │ Rolls-Royce plc │ Trent 895 │ TF │ 413050.0 │ │ Rolls-Royce plc │ Trent 892 │ TF │ 411480.0 │ │ Pratt & Whitney │ PW4090 │ TF │ 408300.0 │ │ GE Aircraft Engines │ GE90-85B │ TF │ 397210.0 │ │ Rolls-Royce plc │ Trent 884 │ TF │ 390100.0 │ │ Pratt & Whitney │ PW4084D │ TF │ 385900.0 │ │ Rolls-Royce plc │ Trent XWB-84 │ TF │ 379000.0 │ │ Pratt & Whitney │ PW4084 │ TF │ 369600.0 │ │ GE Aircraft Engines │ GE90-77B │ TF │ 366750.0 │ │ Rolls-Royce plc │ Trent 1000-R3 │ TF │ 363900.0 │ │ GE Aircraft Engines │ GE90-76B │ TF │ 363220.0 │ │ Rolls-Royce plc │ Trent 877 │ TF │ 361640.0 │ │ Rolls-Royce plc │ Trent 1000-M3 │ TF │ 358100.0 │ │ Rolls-Royce plc │ Trent 1000-N3 │ TF │ 358100.0 │ │ Pratt & Whitney │ PW4077D │ TF │ 355700.0 │ │ Rolls-Royce plc │ Trent XWB-79B │ TF │ 355200.0 │ │ Rolls-Royce plc │ Trent XWB-79 │ TF │ 355200.0 │ │ Rolls-Royce plc │ Trent 970B-84 │ TF │ 352900.0 │ └─────────────────────┴───────────────┴─────────┴────────────┘
Вот параметры по умолчанию модели топлива и переопределения.
$ ~/duckdb -c "FROM READ_CSV('/dev/stdin')" \ < openap/data/fuel/fuel_models.csv
┌──────────┬─────────────┬────────────────────┬────────────────────┬────────────────────┐ │ typecode │ engine_type │ c1 │ c2 │ c3 │ │ varchar │ varchar │ double │ double │ double │ ├──────────┼─────────────┼────────────────────┼────────────────────┼────────────────────┤ │ A318 │ CFM56-5B9/3 │ 0.7769784596099123 │ 1.765377288174942 │ 2.5349134936316693 │ │ A319 │ V2524-A5 │ 0.8694169413032631 │ 1.9542690629047836 │ 2.5028187026860103 │ │ A320 │ CFM56-5B4/P │ 1.0453208160586924 │ 2.3633720747416573 │ 1.2378127479131922 │ │ A321 │ V2533-A5 │ 1.3979999999999444 │ 2.054028451829268 │ 1.0008941993511127 │ │ A332 │ Trent 772 │ 2.886430057340283 │ 1.0960397632560752 │ 2.3772585567580293 │ │ A333 │ Trent 772 │ 3.1199999999999997 │ 1.0365152289922772 │ 1.950599421257047 │ │ B737 │ CFM56-7B26 │ 1.0237419750954273 │ 1.4670109921175798 │ 3.2566140275646456 │ │ B738 │ CFM56-7B26E │ 1.075484518912494 │ 1.8777303165419037 │ 1.8895522140156369 │ │ B739 │ CFM56-7B27E │ 1.3079999999999998 │ 1.5986016771932572 │ 1.2789091908108752 │ │ CRJ9 │ CF34-8C5 │ 0.6437136288905128 │ 1.9690234662778772 │ 1.4375859706162741 │ │ E170 │ CF34-8E5 │ 0.6341784688704629 │ 2.778729428440142 │ 1.0149695061665696 │ │ E190 │ CF34-10E5 │ 0.8339999999998783 │ 2.3343013671118475 │ 0.4847704716061958 │ │ E195 │ CF34-10E5A1 │ 0.911999999999993 │ 1.929664699695295 │ 0.8452746256489131 │ │ E75L │ CF34-8E5 │ 0.6340709359225759 │ 2.614653287356019 │ 0.8714282723568036 │ │ default │ default │ 0.937564901246902 │ 1.9767611682280135 │ 1.3954794843472482 │ └──────────┴─────────────┴────────────────────┴────────────────────┴────────────────────┘
Аэропорты и навигация
Вместе с этим пакетом поставляется информация о расположении и кодах почти 14 тысяч аэропортов.
$ wc -l openap/data/nav/airports.csv # 13796 $ ~/duckdb -c "FROM READ_CSV('/dev/stdin') WHERE country = 'CA' ORDER BY lat LIMIT 20" \ < openap/data/nav/airports.csv
┌─────────┬──────────┬───────────┬───────┬─────────┬───────────────────────────────┬────────────────┐ │ icao │ lat │ lon │ alt │ country │ name │ location │ │ varchar │ double │ double │ int64 │ varchar │ varchar │ varchar │ ├─────────┼──────────┼───────────┼───────┼─────────┼───────────────────────────────┼────────────────┤ │ CYQG │ 42.27334 │ -82.97056 │ 622 │ CA │ Windsor │ Windsor │ │ CYQS │ 42.77202 │ -81.11923 │ 778 │ CA │ St Thomas Muni │ St. Thomas │ │ CYZR │ 43.00444 │ -82.31528 │ 594 │ CA │ Sarnia - Chris Hadfield │ Sarnia │ │ CYXU │ 43.04211 │ -81.1598 │ 912 │ CA │ London │ London │ │ CYFD │ 43.12389 │ -80.34667 │ 815 │ CA │ Brantford │ Brant │ │ CYHM │ 43.18056 │ -79.95306 │ 780 │ CA │ John C Munro Hamilton Intl │ Ancaster │ │ CYSN │ 43.18792 │ -79.1786 │ 321 │ CA │ Niagara District │ St. Catharines │ │ CYCE │ 43.28306 │ -81.51806 │ 824 │ CA │ Huron Airpark │ South Huron │ │ CYSA │ 43.41087 │ -80.93994 │ 1215 │ CA │ Stratford Municipal │ Stratford │ │ CZBA │ 43.445 │ -79.85472 │ 602 │ CA │ Burlington Airpark │ Burlington │ │ CYKF │ 43.45694 │ -80.39056 │ 1054 │ CA │ Waterloo │ Cambridge │ │ CYTZ │ 43.62747 │ -79.40336 │ 251 │ CA │ Toronto City Centre │ Toronto │ │ CYYZ │ 43.66073 │ -79.62394 │ 568 │ CA │ Toronto Lester B Pearson Intl │ Etobicoke │ │ CYZD │ 43.74972 │ -79.47417 │ 652 │ CA │ Downsview │ Concord │ │ CYGD │ 43.77111 │ -81.71639 │ 712 │ CA │ Goderich │ Goderich │ │ CYQI │ 43.8175 │ -66.0975 │ 141 │ CA │ Yarmouth │ Yarmouth │ │ CYKZ │ 43.86444 │ -79.37334 │ 650 │ CA │ Buttonville Muni │ Richmond Hill │ │ CYOO │ 43.92444 │ -78.90389 │ 459 │ CA │ Oshawa │ Oshawa │ │ CYTR │ 44.10889 │ -77.54222 │ 283 │ CA │ Trenton │ Quinte West │ │ CYGK │ 44.21833 │ -76.60083 │ 305 │ CA │ Kingston │ Kingston │ └─────────┴──────────┴───────────┴───────┴─────────┴───────────────────────────────┴────────────────┘
Эти аэропорты расположены в 236 различных странах.
$ ~/duckdb
SELECT COUNT(DISTINCT country) FROM READ_CSV('openap/data/nav/airports.csv');
236
Вот страны с наибольшим представлением в наборе данных аэропортов.
SELECT COUNT(*), country FROM READ_CSV('openap/data/nav/airports.csv') GROUP BY 2 ORDER BY 1 DESC LIMIT 20;
┌──────────────┬─────────┐ │ count_star() │ country │ │ int64 │ varchar │ ├──────────────┼─────────┤ │ 2849 │ BR │ │ 2459 │ US │ │ 2062 │ AU │ │ 441 │ FR │ │ 345 │ CA │ │ 325 │ DE │ │ 258 │ GB │ │ 234 │ ID │ │ 176 │ NA │ │ 168 │ VE │ │ 156 │ RU │ │ 148 │ IN │ │ 143 │ AR │ │ 139 │ SE │ │ 126 │ JP │ │ 118 │ IT │ │ 106 │ NZ │ │ 99 │ CZ │ │ 98 │ BO │ │ 97 │ ZA │ └──────────────┴─────────┘
Вот несколько из навигационных пути.
$ echo "import pandas as pd; print( pd.read_fwf('openap/data/nav/fix.dat', skiprows=3, header=None, encoding='unicode_escape') .to_csv(index=False))" \ | python3 \ | ~/duckdb \ -c '.maxwidth 150' \ -c "FROM READ_CSV('/dev/stdin') WHERE column0 BETWEEN 57 AND 59 AND column1 BETWEEN 21 AND 27 LIMIT 20"
┌───────────┬───────────┬─────────┐ │ column0 │ column1 │ column2 │ │ double │ double │ varchar │ ├───────────┼───────────┼─────────┤ │ 57.133196 │ 23.888414 │ ALISA │ │ 57.105833 │ 25.254167 │ AMOLI │ │ 58.416389 │ 24.478333 │ ANAMA │ │ 58.412778 │ 22.521667 │ EIKLA │ │ 58.506944 │ 25.715278 │ EKLON │ │ 58.626667 │ 21.766111 │ EVERI │ │ 57.278611 │ 25.050556 │ GEKLI │ │ 58.9425 │ 25.576944 │ GONOS │ │ 58.053333 │ 26.762778 │ KANEP │ │ 58.331944 │ 22.221111 │ KARLA │ │ 58.7225 │ 24.586944 │ KEMET │ │ 58.725753 │ 26.736943 │ KOLEV │ │ 58.708056 │ 22.845833 │ KUKET │ │ 58.931111 │ 24.661944 │ KUNUX │ │ 58.176667 │ 26.93 │ KUUST │ │ 58.441667 │ 26.451667 │ LAEVA │ │ 58.553333 │ 25.934444 │ LALSI │ │ 57.336944 │ 22.636944 │ LAPSA │ │ 57.774167 │ 22.104444 │ LATEG │ │ 58.180278 │ 25.779167 │ LATKA │ └───────────┴───────────┴─────────┘
Вот несколько из навигационных средств.
$ wc -l openap/data/nav/nav.dat # 26775 $ echo "import pandas as pd; print( pd.read_fwf('openap/data/nav/nav.dat', skiprows=3, header=None, encoding='unicode_escape') .to_csv(index=False))" \ | python3 \ | ~/duckdb \ -c '.maxwidth 150' \ -c "SELECT * EXCLUDE(column9) FROM READ_CSV('/dev/stdin') WHERE column1 BETWEEN 57 AND 59 AND column2 BETWEEN 21 AND 27 LIMIT 20"
┌─────────┬───────────┬───────────┬─────────┬─────────┬─────────┬─────────┬─────────┬────────────────────┐ │ column0 │ column1 │ column2 │ column3 │ column4 │ column5 │ column6 │ column7 │ column8 │ │ int64 │ double │ double │ varchar │ double │ double │ double │ varchar │ varchar │ ├─────────┼───────────┼───────────┼─────────┼─────────┼─────────┼─────────┼─────────┼────────────────────┤ │ 2 │ 58.957117 │ 22.872158 │ 0 │ 317.0 │ 80.0 │ 0.0 │ OZ │ KARDLA NDB │ │ 2 │ 58.270722 │ 22.508778 │ 0 │ 350.0 │ 80.0 │ 0.0 │ WA │ KURESSAARE NDB │ │ 2 │ 58.490806 │ 24.571556 │ 0 │ 425.0 │ 80.0 │ 0.0 │ RC │ PARNU NDB │ │ 2 │ 58.435833 │ 24.495861 │ 0 │ 376.0 │ 25.0 │ 0.0 │ R │ PARNU NDB │ │ 2 │ 58.308583 │ 26.768417 │ 0 │ 397.0 │ 80.0 │ 0.0 │ UM │ TARTU NDB │ │ 3 │ 58.228333 │ 22.515361 │ 39 │ 240.0 │ 50.0 │ 3.0 │ KRS │ KURESSAARE VOR-DME │ │ 3 │ 58.416583 │ 24.465972 │ 58 │ 590.0 │ 25.0 │ 6.0 │ PRN │ PARNU VOR-DME │ │ 3 │ 57.366944 │ 21.556222 │ 0 │ 360.0 │ 130.0 │ 5.3 │ VNT │ VENTSPILS VOR-DME │ │ 3 │ 58.655889 │ 25.574778 │ 227 │ 490.0 │ 80.0 │ 5.0 │ VI │ VOHMA VOR-DME │ │ 1 │ 58.228333 │ 22.515361 │ 3 │ 124.0 │ 5.0 │ 0.0 │ KR │ KURESSAARE VOR-DME │ │ 1 │ 58.416583 │ 24.465972 │ 5 │ 159.0 │ 2.0 │ 0.0 │ PR │ PARNU VOR-DME │ │ 1 │ 57.366944 │ 21.556222 │ NULL │ 136.0 │ 13.0 │ 0.0 │ VN │ VENTSPILS VOR-DME │ │ 1 │ 58.655889 │ 25.574778 │ 22 │ 149.0 │ 8.0 │ 0.0 │ VI │ VOHMA VOR-DME │ │ 1 │ 58.992083 │ 22.830972 │ 3 │ 176.0 │ 2.0 │ 0.0 │ KR │ KARDLA DME │ └─────────┴───────────┴───────────┴─────────┴─────────┴─────────┴─────────┴─────────┴────────────────────┘
Тулуза в Берлин
Ниже будет найден оптимальный маршрут полёта из аэропорта Тулузы-Бланьяк (LFBO / TLS) в аэропорт Берлина-Бранденбург (EDDB / BER).
$ python3
import numpy as np from openap.aero import cas2mach, ft, kts from openap.extra.nav import airport from pygeodesy.ellipsoidalVincenty import LatLon from skdecide.hub.domain\ .flight_planning\ .aircraft_performance\ .bean.aircraft_state \ import AircraftState from skdecide.hub.domain\ .flight_planning\ .aircraft_performance\ .performance.performance_model_enum \ import PerformanceModelEnum from skdecide.hub.domain\ .flight_planning\ .aircraft_performance\ .performance.phase_enum \ import PhaseEnum from skdecide.hub.domain\ .flight_planning\ .aircraft_performance\ .performance.rating_enum \ import RatingEnum from skdecide.hub.domain\ .flight_planning\ .domain \ import FlightPlanningDomain, \ WeatherDate from skdecide.hub.domain\ .flight_planning\ .flightplanning_utils \ import plot_network_adapted from skdecide.hub.solver.astar import Astar
Параметр эвристики может быть "time", "distance", "lazy_fuel", "lazy_time" или None. Если ничего не передано, A* будет использовать алгоритм поиска, похожий на Dijkstra.
origin = "LFPG" destination = "LFBO" aircraft = "A320" weather_date = WeatherDate(day=1, month=5, year=2026) heuristic = "lazy_fuel" cost_function = "fuel" acState = AircraftState( model_type="A320", performance_model_type=PerformanceModelEnum.OPENAP, gw_kg=80_000, zp_ft=10_000, mach=cas2mach(250 * kts, h=10_000 * ft), phase=PhaseEnum.CLIMB, rating_level=RatingEnum.MCL, cg=0.3) domain_factory = lambda: FlightPlanningDomain( aircraft_state=acState, mach_cruise=0.78, mach_climb=0.7, mach_descent=0.65, nb_forward_points=20, nb_lateral_points=10, nb_climb_descent_steps=5, flight_levels_ft=list(np.arange(30_000, 38_000 + 2_000, 2_000)), graph_width="medium", origin=LatLon(43.629444, 1.363056), destination="EDDB", objective=cost_function, heuristic_name=heuristic, weather_date=weather_date) domain = domain_factory()
При запуске приведённого выше кода, если данные о погоде не были загружены из NOAA и если дата полёта находится в пределах последних шести месяцев, будут загружены файлы GRB2.
$ du -hs ~/skdecide_data/weather/grib/nowcast/*/*.grb2
144M /home/mark/skdecide_data/weather/grib/nowcast/20260501/gfs_4_20260501_0000_000.grb2 144M /home/mark/skdecide_data/weather/grib/nowcast/20260501/gfs_4_20260501_0600_000.grb2 143M /home/mark/skdecide_data/weather/grib/nowcast/20260501/gfs_4_20260501_1200_000.grb2 143M /home/mark/skdecide_data/weather/grib/nowcast/20260501/gfs_4_20260501_1800_000.grb2

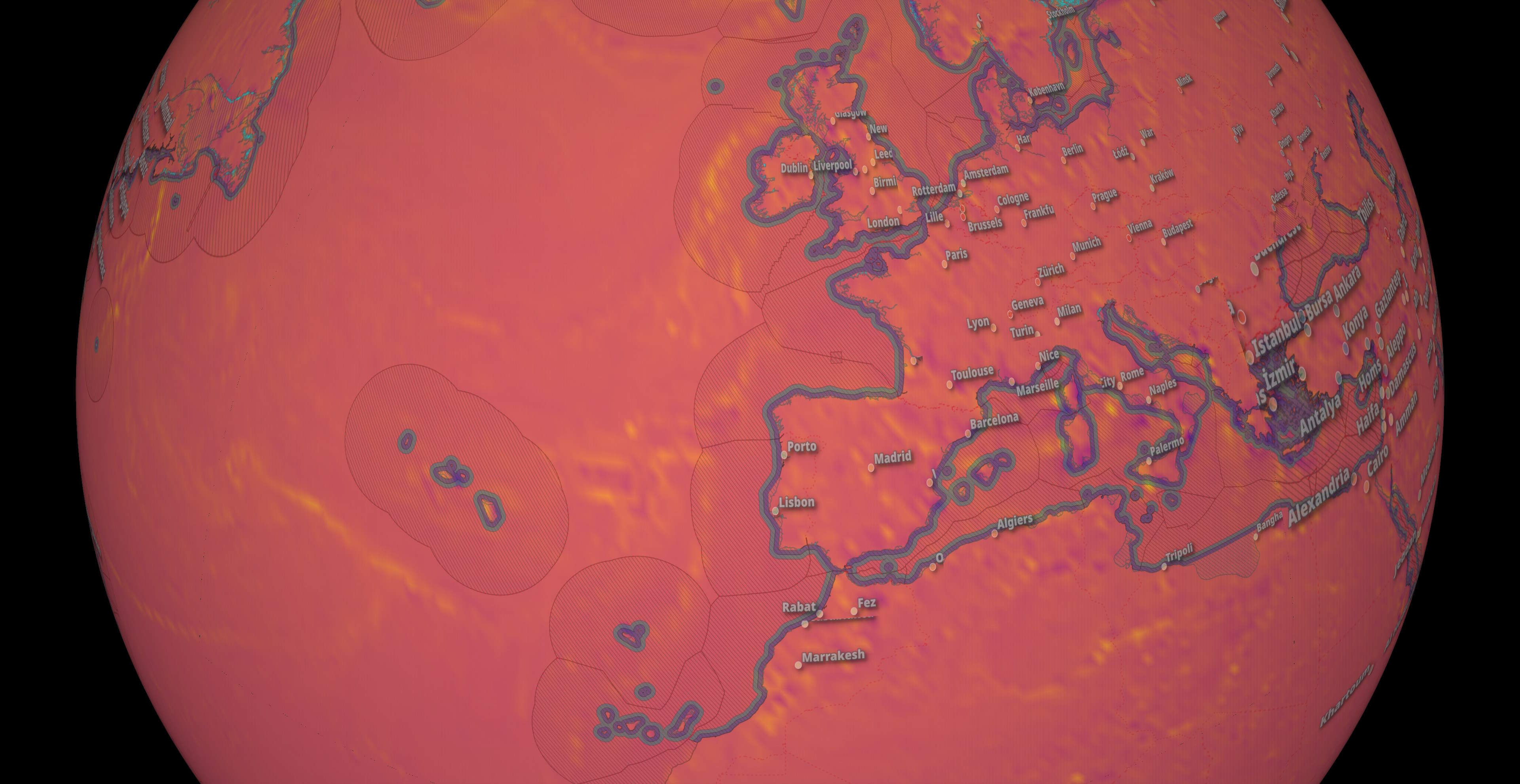

Каждый файл содержит данные, охватывающие всю планету. Вот содержимое gfs_4_20260501_1800_000.grb2, отрисованное на глобусе в QGIS.

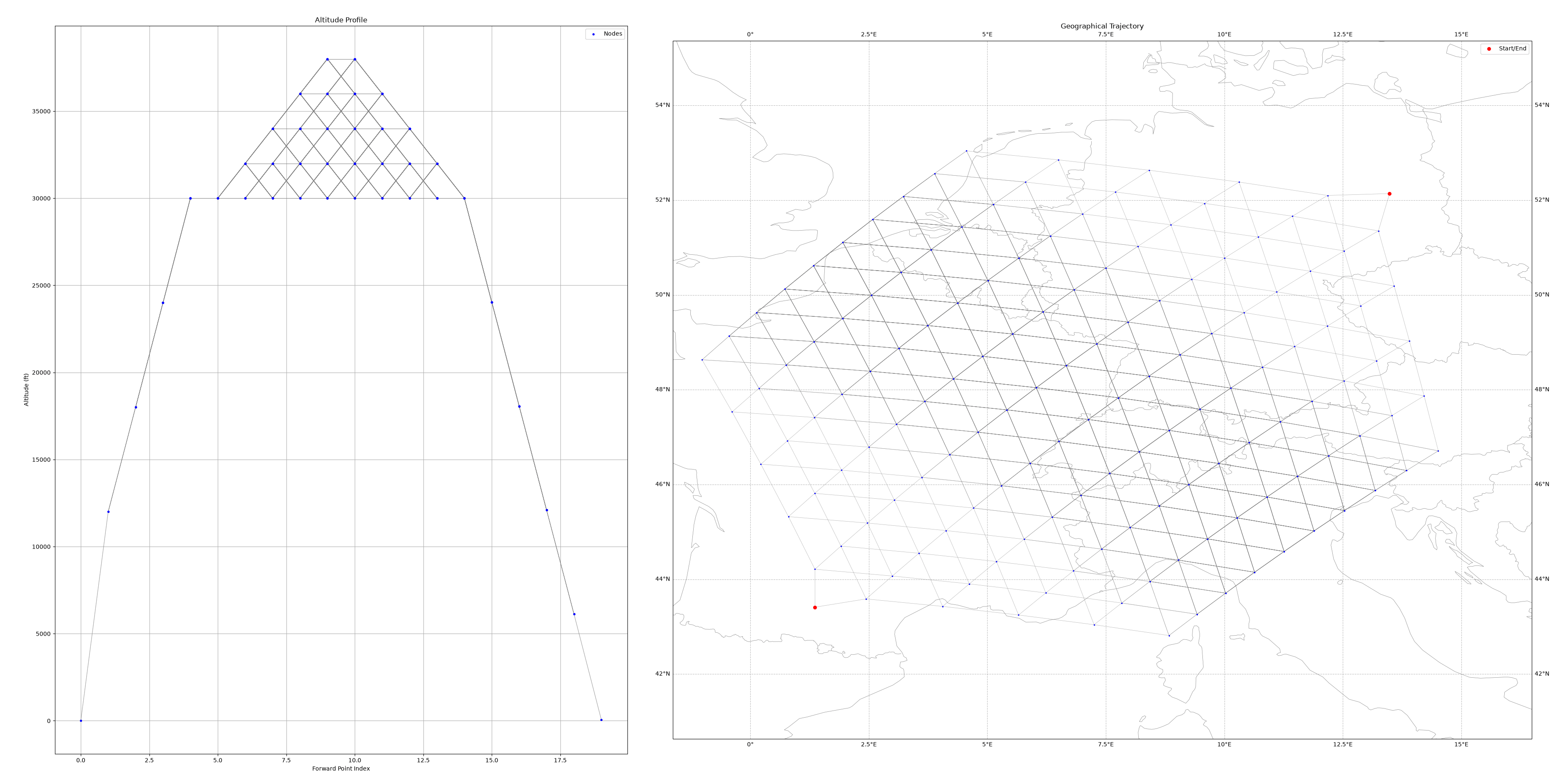

Это пространство поиска по высоте и географическому положению решателя.
plot_network_adapted( graph=domain.network, p0=LatLon(43.629444, 1.363056), p1=LatLon( airport("EDDB")["lat"], airport("EDDB")["lon"], airport("EDDB")["alt"] * ft))
Это оптимальный маршрут полёта согласно решателю.
solver = Astar( domain_factory=domain_factory, heuristic=lambda d, s: d.heuristic(s), parallel=False) solver.solve()
A* finished to solve from state ... in 0.28 seconds

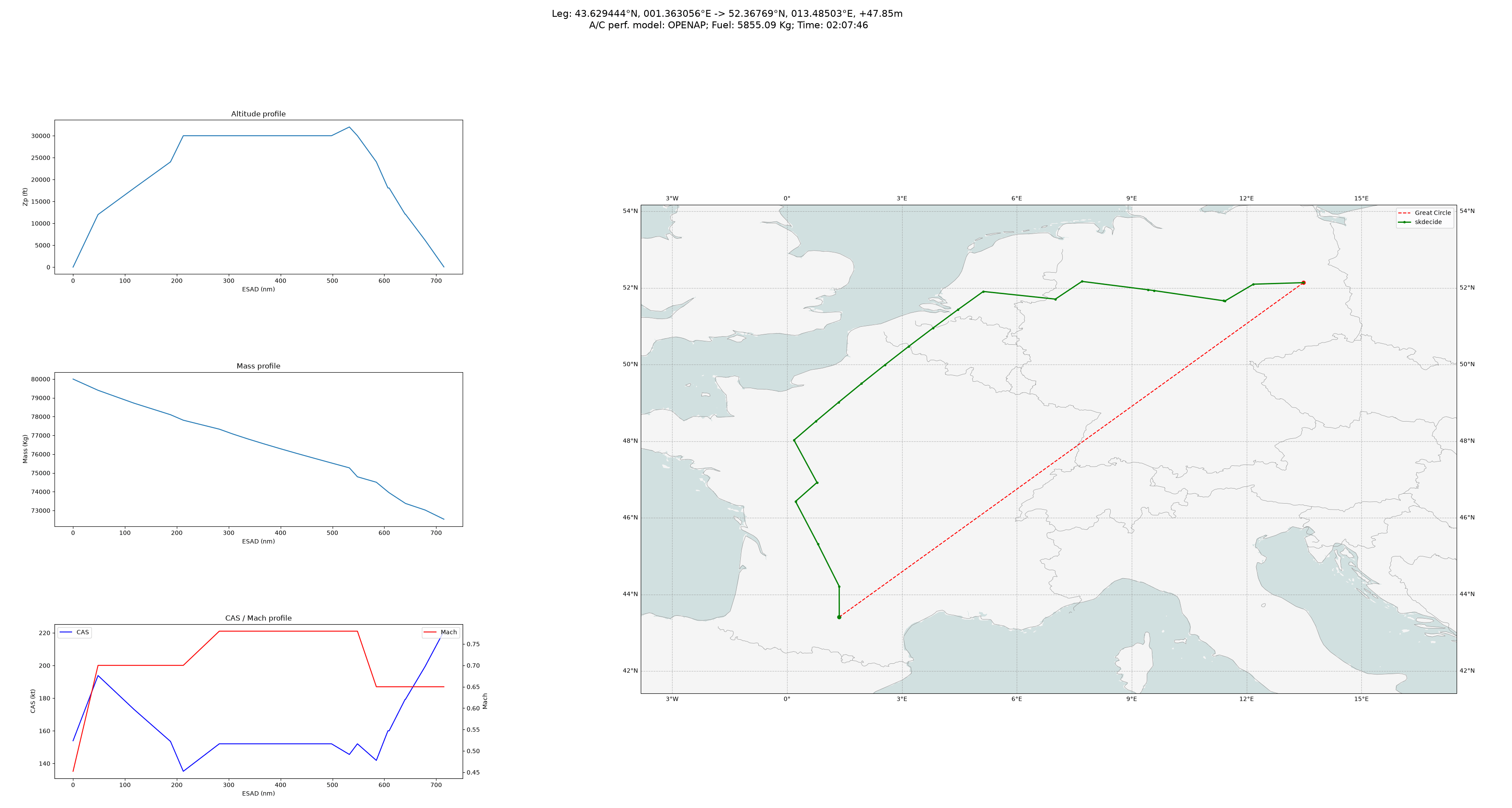

domain.custom_rollout(solver=solver, make_img=True)
Goal reached after 19 steps!
({'time': 7666.281474928903, 'fuel': 5855.093906205222}, None)
Каждый шаг плана полёта будет отформатирован так, чтобы его было легче читать.
domain.observation.trajectory.to_csv('TLS-BER.csv', index=None)
$ ~/duckdb
SELECT phase: UPPER(phase), time_: ts::INT, alt: alt::INT, mass: mass::INT, mach: ROUND(mach, 2), cas: cas::INT, fuel: fuel::INT, geom: ST_POINT(lon, lat) FROM 'TLS-BER.csv' ORDER BY ts;
┌─────────┬───────┬───────┬───────┬────────┬───────┬───────┬────────────────────────────────────────────────┐ │ phase │ time_ │ alt │ mass │ mach │ cas │ fuel │ geom │ │ varchar │ int32 │ int32 │ int32 │ double │ int32 │ int32 │ geometry │ ├─────────┼───────┼───────┼───────┼────────┼───────┼───────┼────────────────────────────────────────────────┤ │ CLIMB │ 28800 │ 0 │ 80000 │ 0.45 │ 154 │ 0 │ POINT (1.363056 43.629444) │ │ CLIMB │ 29183 │ 12000 │ 79402 │ 0.7 │ 194 │ 598 │ POINT (1.3614644301412264 44.431571122861556) │ │ CLIMB │ 29767 │ 18000 │ 78717 │ 0.7 │ 173 │ 685 │ POINT (0.8028803270337778 45.54329961845038) │ │ CLIMB │ 30367 │ 24000 │ 78104 │ 0.7 │ 154 │ 2 │ POINT (0.22308186850312028 46.64860136322122) │ │ CLIMB │ 30369 │ 24000 │ 78102 │ 0.7 │ 154 │ 2 │ POINT (0.2213600223765711 46.65181397470445) │ │ CLIMB │ 30691 │ 30000 │ 77808 │ 0.7 │ 135 │ 294 │ POINT (0.781910701674247 47.146798229437145) │ │ CRUISE │ 31222 │ 30000 │ 77331 │ 0.78 │ 152 │ 477 │ POINT (0.18057649919536045 48.254448220756515) │ │ CRUISE │ 31515 │ 30000 │ 77070 │ 0.78 │ 152 │ 262 │ POINT (0.7571242215277763 48.74964861278412) │ │ CRUISE │ 31805 │ 30000 │ 76812 │ 0.78 │ 152 │ 258 │ POINT (1.3446668642885302 49.24219441171162) │ │ CRUISE │ 32093 │ 30000 │ 76555 │ 0.78 │ 152 │ 256 │ POINT (1.943586016571517 49.732000774167815) │ │ CRUISE │ 32382 │ 30000 │ 76298 │ 0.78 │ 152 │ 257 │ POINT (2.554285524033502 50.218985517421046) │ │ CRUISE │ 32672 │ 30000 │ 76041 │ 0.78 │ 152 │ 257 │ POINT (3.1771982015706532 50.70307279893911) │ │ CRUISE │ 32961 │ 30000 │ 75786 │ 0.78 │ 152 │ 256 │ POINT (3.812797488711077 51.18419969012497) │ │ CRUISE │ 33252 │ 30000 │ 75529 │ 0.78 │ 152 │ 257 │ POINT (4.461619033936127 51.66232853895605) │ │ CRUISE │ 33547 │ 32000 │ 75270 │ 0.78 │ 146 │ 259 │ POINT (5.1243038676232 52.13747186609129) │ │ CRUISE │ 34103 │ 30000 │ 74794 │ 0.78 │ 152 │ 476 │ POINT (7.006628090474678 51.93831668841654) │ │ DESCENT │ 34458 │ 24031 │ 74503 │ 0.65 │ 142 │ 290 │ POINT (7.7011825929472675 52.40044729715865) │ │ DESCENT │ 35058 │ 18063 │ 73995 │ 0.65 │ 160 │ 51 │ POINT (9.423199233939213 52.1821111144618) │ │ DESCENT │ 35114 │ 18063 │ 73944 │ 0.65 │ 160 │ 51 │ POINT (9.580613666598857 52.160789987133924) │ │ DESCENT │ 35714 │ 12094 │ 73388 │ 0.65 │ 179 │ 13 │ POINT (11.398384342445423 51.895274115132494) │ │ DESCENT │ 35727 │ 12094 │ 73375 │ 0.65 │ 179 │ 13 │ POINT (11.435080901553494 51.88959204464927) │ │ DESCENT │ 36063 │ 6126 │ 73023 │ 0.65 │ 199 │ 352 │ POINT (12.17769156482302 52.32776873134525) │ │ DESCENT │ 36466 │ 48 │ 72534 │ 0.65 │ 221 │ 488 │ POINT (13.48503 52.36769) │ └─────────┴───────┴───────┴───────┴────────┴───────┴───────┴────────────────────────────────────────────────┘

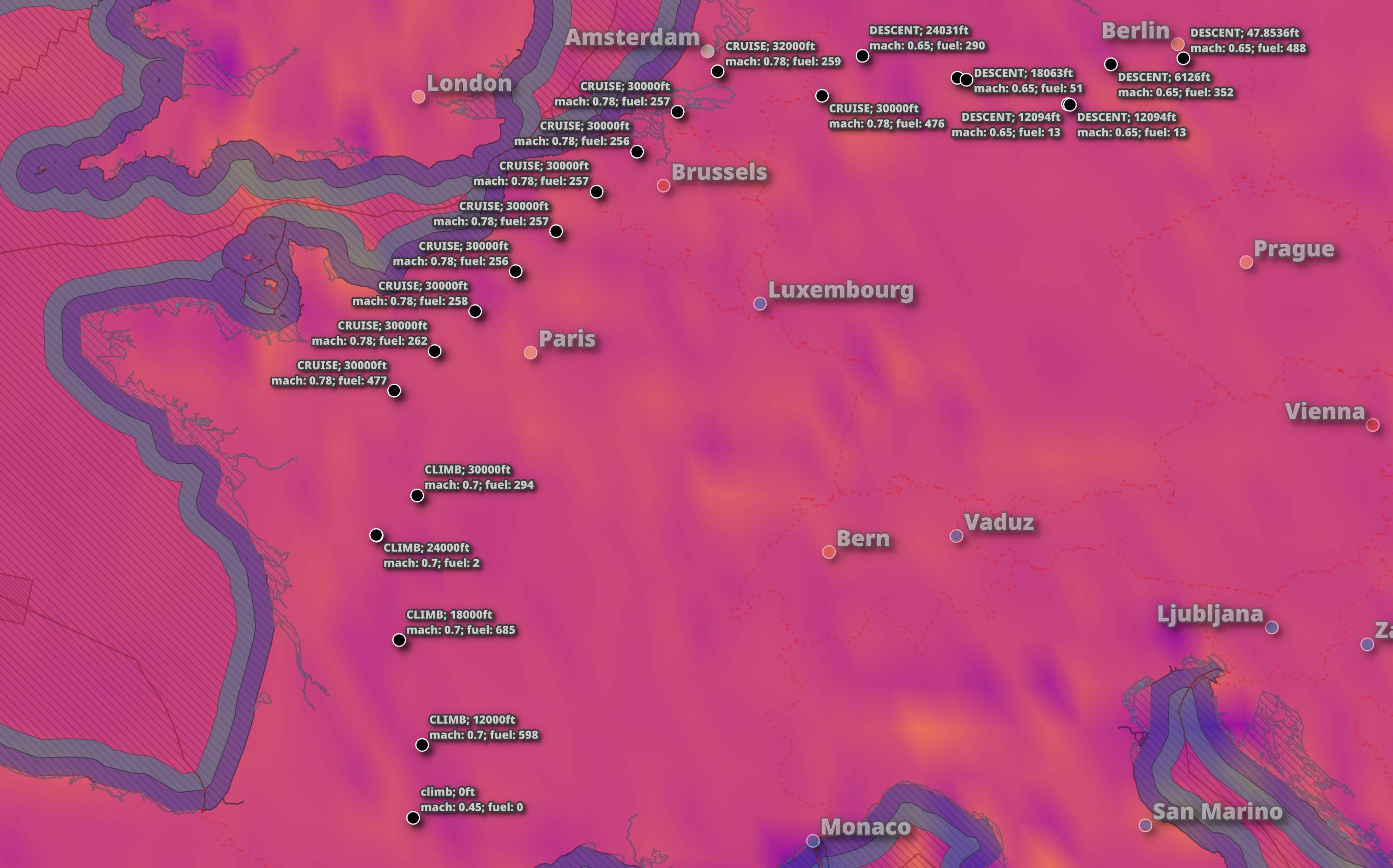

План полёта будет экспортирован в Parquet и отрисован поверх данных ветра на уровне земли в QGIS.
COPY ( SELECT * EXCLUDE(lon, lat), geometry: ST_POINT(lon, lat) FROM 'TLS-BER.csv' ORDER BY ts ) TO 'TLS-BER.parquet' ( FORMAT 'PARQUET', CODEC 'ZSTD', COMPRESSION_LEVEL 22, ROW_GROUP_SIZE 15000);
Тулуза в Варшаву
Ниже будет найден оптимальный маршрут полёта из аэропорта Тулузы-Бланьяк (LFBO / TLS) в аэропорт Варшавы Шопена (EPWA / WAW).
Начальная целевая высота будет намного выше, чем в предыдущем примере. Результат — полёт, который может взять намного более прямой маршрут.
acState = AircraftState( model_type="A320", performance_model_type=PerformanceModelEnum.OPENAP, gw_kg=80_000, zp_ft=18000.0, mach=cas2mach(250 * kts, h=10_000 * ft), phase=PhaseEnum.CLIMB, rating_level=RatingEnum.MCL, cg=0.3, x_graph=5, y_graph=5, z_graph=10) domain_factory = lambda: FlightPlanningDomain( aircraft_state=acState, mach_cruise=0.78, mach_climb=0.7, mach_descent=0.65, nb_forward_points=20, nb_lateral_points=10, nb_climb_descent_steps=5, flight_levels_ft=list(np.arange(30_000, 38_000 + 2_000, 2_000)), graph_width="medium", origin=LatLon(43.629444, 1.363056), destination="EPWA", objective=cost_function, heuristic_name=heuristic, weather_date=weather_date) domain = domain_factory() solver = Astar( domain_factory=domain_factory, heuristic=lambda d, s: d.heuristic(s), parallel=False) solver.solve()
A* finished to solve from state ... in 29.45 seconds.

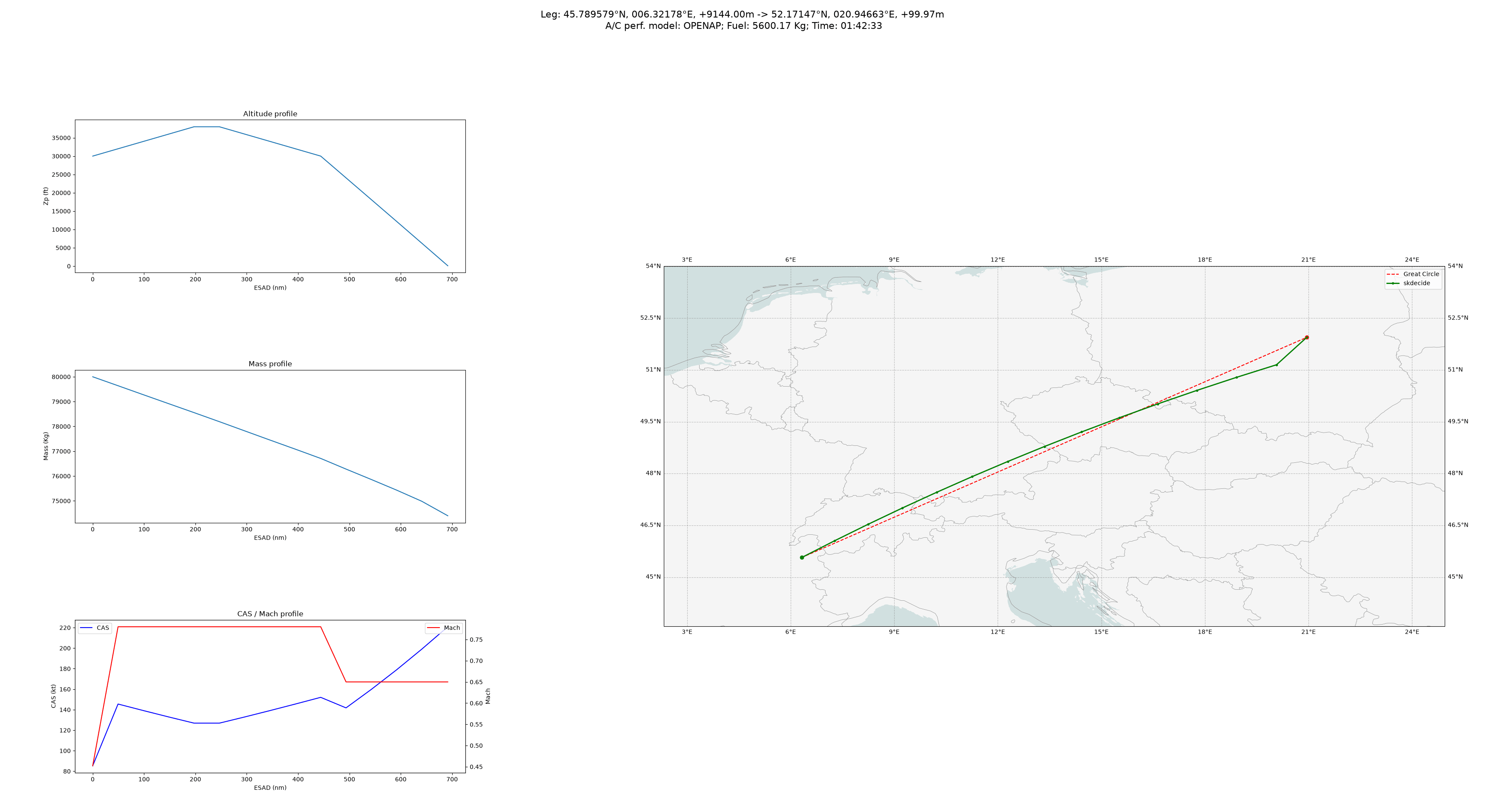

domain.custom_rollout(solver=solver, make_img=True)
Goal reached after 14 steps!
({'time': 6153.660431613251, 'fuel': 5600.171145693044}, None)
Варшава находится на 500 км дальше от Тулузы, чем Берлин. Но более быстрый набор высоты до крейсерской высоты при данных ветровых условиях позволил самолёту взять намного более прямой маршрут. Он добрался до Варшавы почти на 45 минут быстрее и потребовал всего 76% топлива, которое потребовалось для полёта в Берлин.
Вот шаги плана полёта выше.
domain.observation.trajectory.to_csv('TLS-WAW.csv', index=None)
$ ~/duckdb
SELECT phase: UPPER(phase), time_: ts::INT, alt: alt::INT mass: mass::INT, mach: ROUND(mach, 2), cas: cas::INT, fuel: fuel::INT, geom: ST_POINT(lon, lat) FROM 'TLS-WAW.csv' ORDER BY ts;
┌─────────┬───────┬───────┬───────┬────────┬───────┬───────┬───────────────────────────────────────────────┐ │ phase │ time_ │ alt │ mass │ mach │ cas │ fuel │ geom │ │ varchar │ int32 │ int32 │ int32 │ double │ int32 │ int32 │ geometry │ ├─────────┼───────┼───────┼───────┼────────┼───────┼───────┼───────────────────────────────────────────────┤ │ CLIMB │ 28800 │ 30000 │ 80000 │ 0.45 │ 85 │ 0 │ POINT (6.321780309765473 45.78957852956533) │ │ CRUISE │ 29196 │ 32000 │ 79639 │ 0.78 │ 146 │ 361 │ POINT (7.274006698354081 46.275553205520794) │ │ CRUISE │ 29604 │ 34000 │ 79276 │ 0.78 │ 139 │ 363 │ POINT (8.243146568075773 46.75332543362598) │ │ CRUISE │ 30018 │ 36000 │ 78915 │ 0.78 │ 133 │ 361 │ POINT (9.229481862337197 47.22261290149568) │ │ CRUISE │ 30436 │ 38000 │ 78555 │ 0.78 │ 127 │ 360 │ POINT (10.23327610333648 47.68312559281413) │ │ CRUISE │ 30861 │ 38000 │ 78191 │ 0.78 │ 127 │ 365 │ POINT (11.25477083484032 48.13456566890824) │ │ CRUISE │ 31297 │ 36000 │ 77819 │ 0.78 │ 133 │ 371 │ POINT (12.29418112454121 48.57662718213212) │ │ CRUISE │ 31732 │ 34000 │ 77449 │ 0.78 │ 139 │ 370 │ POINT (13.351689351409924 49.00899540355703) │ │ CRUISE │ 32161 │ 32000 │ 77082 │ 0.78 │ 146 │ 367 │ POINT (14.427435465032865 49.431345252175966) │ │ CRUISE │ 32589 │ 30000 │ 76710 │ 0.78 │ 152 │ 372 │ POINT (15.521498988740307 49.843337488922174) │ │ DESCENT │ 33101 │ 24066 │ 76280 │ 0.65 │ 142 │ 429 │ POINT (16.633858546975723 50.2446086742223) │ │ DESCENT │ 33589 │ 18131 │ 75861 │ 0.65 │ 160 │ 420 │ POINT (17.764276668345886 50.63474030548783) │ │ DESCENT │ 34046 │ 12197 │ 75433 │ 0.65 │ 179 │ 428 │ POINT (18.91184798374883 51.01313503252613) │ │ DESCENT │ 34472 │ 6262 │ 74984 │ 0.65 │ 199 │ 449 │ POINT (20.071843186874247 51.378167839584854) │ │ DESCENT │ 34954 │ 100 │ 74400 │ 0.65 │ 221 │ 584 │ POINT (20.94663 52.17147) │ └─────────┴───────┴───────┴───────┴────────┴───────┴───────┴───────────────────────────────────────────────┘
Airbus A320 и Boeing 737
OpenTop может использоваться вместе с OpenAP для определения полётных траекторий между двумя аэропортами.
Оптимизатору требуется файл стоимости сетки. Сначала будет загружен пример файла NetCDF размером 142 МБ, предоставленного проектом.
$ wget https://opendap.4tu.nl/thredds/fileServer/data2/djht/bea8a3fe-e34c-4598-9f94-c5a5c63348e5/1/contrail_original.nc
Файл стоимости может быть либо в формате Casadi, либо в формате Parquet. Я работал из примера в его документации, который создал файл Casadi размером 246 КБ.
import openap import pandas as pd from scipy.ndimage import gaussian_filter from opentop.tools import cached_interpolant_from_dataframe import xarray as xr ds = xr.open_dataset('contrail_original.nc')\ .sel(time='2015-12-18') level_pressure = [ 0.0000, 10.0000, 30.0000, 50.0000, 70.0000, 90.0787, 110.6606, 132.3968, 155.7909, 181.1544, 208.6494, 238.3258, 270.1530, 304.0465, 339.8891, 377.5467, 416.8789, 457.7442, 500.0000, 543.4970, 588.0685, 633.5144, 679.5799, 725.9285, 772.1102, 817.5241, 861.3757, 902.6287, 939.9520, 971.6610, 995.6532, 1009.3396] df = ( ds.to_dataframe() .reset_index() .assign(lev=lambda x: x.lev.astype(int)) .merge( pd.DataFrame(level_pressure, columns=["hPa"]).reset_index(names="lev"), on="lev", ) .assign(height=lambda x: openap.aero.h_isa(x.hPa * 100).round(-2)) .assign(longitude=lambda x: ((x.lon + 180) % 360 - 180)) .query("height<15000")) df_cost_world = df.rename( columns={ "lat": "latitude", "atr20_contrail": "cost", } )[["time", "latitude", "longitude", "hPa", "height", "cost"]] df_cost = df_cost_world.query( "-20<longitude<40 and 30<latitude<70 and time.dt.hour==12" ).sort_values(["height", "latitude", "longitude"]) cost = df_cost.cost.values.reshape( df_cost.height.nunique(), df_cost.latitude.nunique(), df_cost.longitude.nunique()) cost_ = gaussian_filter(cost, sigma=1, mode="nearest") df_cost = df_cost.assign(cost=cost_.flatten()) interpolant = cached_interpolant_from_dataframe( df_cost, "contrail.casadi", shape="bspline")
Вот первые и последние несколько байт его содержимого.
$ hexdump -C contrail.casadi | head
00000000 6a 68 70 6e 6e 61 67 69 69 65 61 68 61 61 61 61 |jhpnnagiieahaaaa| 00000010 64 61 61 61 61 61 61 61 61 61 61 61 61 61 61 61 |daaaaaaaaaaaaaaa| 00000020 61 61 66 61 65 67 61 61 6c 61 61 61 61 61 61 61 |aafaegaalaaaaaaa| 00000030 6a 65 6f 67 65 68 66 67 63 68 61 68 70 67 6d 67 |jeogehfgchahpgmg| 00000040 62 67 6f 67 65 68 68 61 61 61 61 61 61 61 63 67 |bgogehhaaaaaaacg| 00000050 64 68 61 68 6d 67 6a 67 6f 67 66 67 63 61 61 61 |dhahmgjgogfgcaaa| 00000060 61 61 61 61 6a 61 61 61 61 61 61 61 68 67 63 68 |aaaajaaaaaaahgch| 00000070 6a 67 65 67 70 66 64 67 70 67 64 68 65 68 61 61 |jgegpfdgpgdhehaa| 00000080 61 61 61 61 61 61 62 61 69 61 61 61 61 61 61 61 |aaaaaabaiaaaaaaa| 00000090 62 61 61 61 61 61 61 61 61 61 61 61 61 61 61 61 |baaaaaaaaaaaaaaa|
$ hexdump -C contrail.casadi | tail
0003d620 61 61 61 61 61 61 64 62 61 61 61 61 61 61 61 61 |aaaaaadbaaaaaaaa| 0003d630 61 61 61 61 61 61 67 62 61 61 61 61 61 61 61 61 |aaaaaagbaaaaaaaa| 0003d640 61 61 61 61 61 61 68 62 61 61 61 61 61 61 61 61 |aaaaaahbaaaaaaaa| 0003d650 61 61 61 61 61 61 61 61 61 61 61 61 61 61 61 61 |aaaaaaaaaaaaaaaa| 0003d660 61 61 61 61 61 61 62 61 61 61 61 61 61 61 61 61 |aaaaaabaaaaaaaaa| 0003d670 61 61 61 61 61 61 61 61 61 61 61 61 61 61 61 61 |aaaaaaaaaaaaaaaa| 0003d680 61 61 61 61 61 61 62 61 61 61 62 61 61 61 61 61 |aaaaaabaaabaaaaa| 0003d690 61 61 61 61 61 61 61 61 61 61 63 68 67 61 61 61 |aaaaaaaaaachgaaa| 0003d6a0 61 61 61 61 61 61 61 61 61 61 61 61 |aaaaaaaaaaaa| 0003d6ac
Заметено, что содержимое повторяется и хорошо сжимается.
$ gzip -9 < contrail.casadi | wc -c
90949
Будут получены метрики оптимального полёта между аэропортом Амстердама Схипхол (EHAM / AMS) и Франкфуртом (EDDF / FRA) на Airbus A320.
$ opentop optimize \ EHAM EDDF \ -a A320 \ --phase all \ --obj "0.3*fuel+0.7*grid" \ --grid contrail.casadi
aircraft: A320 route: EHAM → EDDF phase: all objective: 0.3*fuel+0.7*grid m0: 0.85 max_iter: 1500 grid file: contrail.casadi success: True return_status: Solve_Succeeded iter_count: 179 wall time: 12.2 s objective: 4.8768e+02 fuel burn: 1625.6 kg max altitude: 19891 ft flight time: 35.8 min
Затем то же самое будет сделано с использованием Boeing 737.
$ opentop optimize \ EHAM EDDF \ -a B737 \ --phase all \ --obj "0.3*fuel+0.7*grid" \ --grid contrail.casadi
aircraft: B737 route: EHAM → EDDF phase: all objective: 0.3*fuel+0.7*grid m0: 0.85 max_iter: 1500 grid file: contrail.casadi success: True return_status: Solve_Succeeded iter_count: 141 wall time: 9.9 s objective: 4.8662e+02 fuel burn: 1622.1 kg max altitude: 21968 ft flight time: 39.2 min
