Внутри vLLM: анатомия высокопроизводительной системы инференса LLM

Материал последовательно раскрывает все основные компоненты и продвинутые возможности современной высокопроизводительной системы инференса LLM — на примере разбора внутреннего устройства vLLM [1].

Это первая часть серии. Изложение построено по принципу «перевёрнутой пирамиды»: сначала общая картина, затем детали, — чтобы сформировать точную ментальную модель всей системы, не утонув в мелочах.

Следующие материалы будут посвящены отдельным подсистемам подробнее.

Статья разбита на пять частей:

1. LLM engine и engine core: основы vLLM (планирование, paged attention, continuous batching и т.д.)
2. Продвинутые возможности: chunked prefill, prefix caching, guided и speculative decoding, disaggregated P/D
3. Масштабирование: от одного GPU к многопроцессорному выполнению
4. Уровень обслуживания: распределённая/конкурентная веб-инфраструктура
5. Бенчмарки и авто-тюнинг: измерение задержки и пропускной способности

LLM Engine и Engine Core

LLM engine — фундаментальный строительный блок vLLM. Сам по себе он уже обеспечивает высокую пропускную способность инференса, но только в офлайн-режиме — обслуживать клиентов через веб пока нельзя.

В качестве сквозного примера используется следующий фрагмент офлайн-инференса (адаптация basic.py).

from vllm import LLM, SamplingParams

prompts = [
    "Hello, my name is",
    "The president of the United States is",
]

sampling_params = SamplingParams(temperature=0.8, top_p=0.95)

def main():
    llm = LLM(model="TinyLlama/TinyLlama-1.1B-Chat-v1.0")

    outputs = llm.generate(prompts, sampling_params)

if __name__ == "__main__":
    main()

Эта конфигурация:

• офлайн (без веб/распределённой инфраструктуры)
• синхронная (всё выполнение — в одном блокирующем процессе)
• однопроцессорная по GPU (без параллелизма данных/модели/конвейера/экспертов; DP/TP/PP/EP = 1)
• использует стандартный трансформер [2] (гибридные модели вроде Jamba требуют более сложного гибридного аллокатора памяти KV-кеша)

Далее конфигурация будет постепенно наращиваться до онлайн, асинхронной, многопроцессорной, многоузловой системы инференса — но всё ещё для стандартного трансформера.

В примере выполняются два действия:

1. Создаётся экземпляр движка
2. Вызывается generate для сэмплирования по заданным промптам

Начнём с разбора конструктора.

Конструктор LLM Engine

Основные компоненты движка:

• vLLM config (все настройки модели, кеша, параллелизма и т.д.)
• processor (превращает сырые входные данные в EngineCoreRequests через валидацию, токенизацию и обработку)
• engine core client (в примере используется InprocClient, который по сути равен EngineCore; далее будет рассмотрен DPLBAsyncMPClient, позволяющий обслуживать нагрузку в масштабе)
• output processor (конвертирует сырые EngineCoreOutputs в RequestOutput, который видит пользователь)

Engine core состоит из нескольких подкомпонентов:

• Model Executor (запускает прямые проходы модели; в текущем примере это UniProcExecutor с единственным процессом Worker на одном GPU). Далее будет рассмотрен MultiProcExecutor, поддерживающий несколько GPU
• Structured Output Manager (используется для guided decoding — рассмотрим позже)
• Scheduler (решает, какие запросы попадут в следующий шаг движка) — включает:
  1. политику — либо FCFS (первым пришёл — первым обслужен), либо priority (сначала обслуживаются более приоритетные запросы)
  2. очереди waiting и running
  3. KV-cache manager — сердце paged attention [3]

KV-cache manager поддерживает free_block_queue — пул доступных блоков KV-кеша (часто порядка сотен тысяч, в зависимости от объёма VRAM и размера блока). В paged attention эти блоки служат индексирующей структурой, отображающей токены на вычисленные для них блоки KV-кеша.

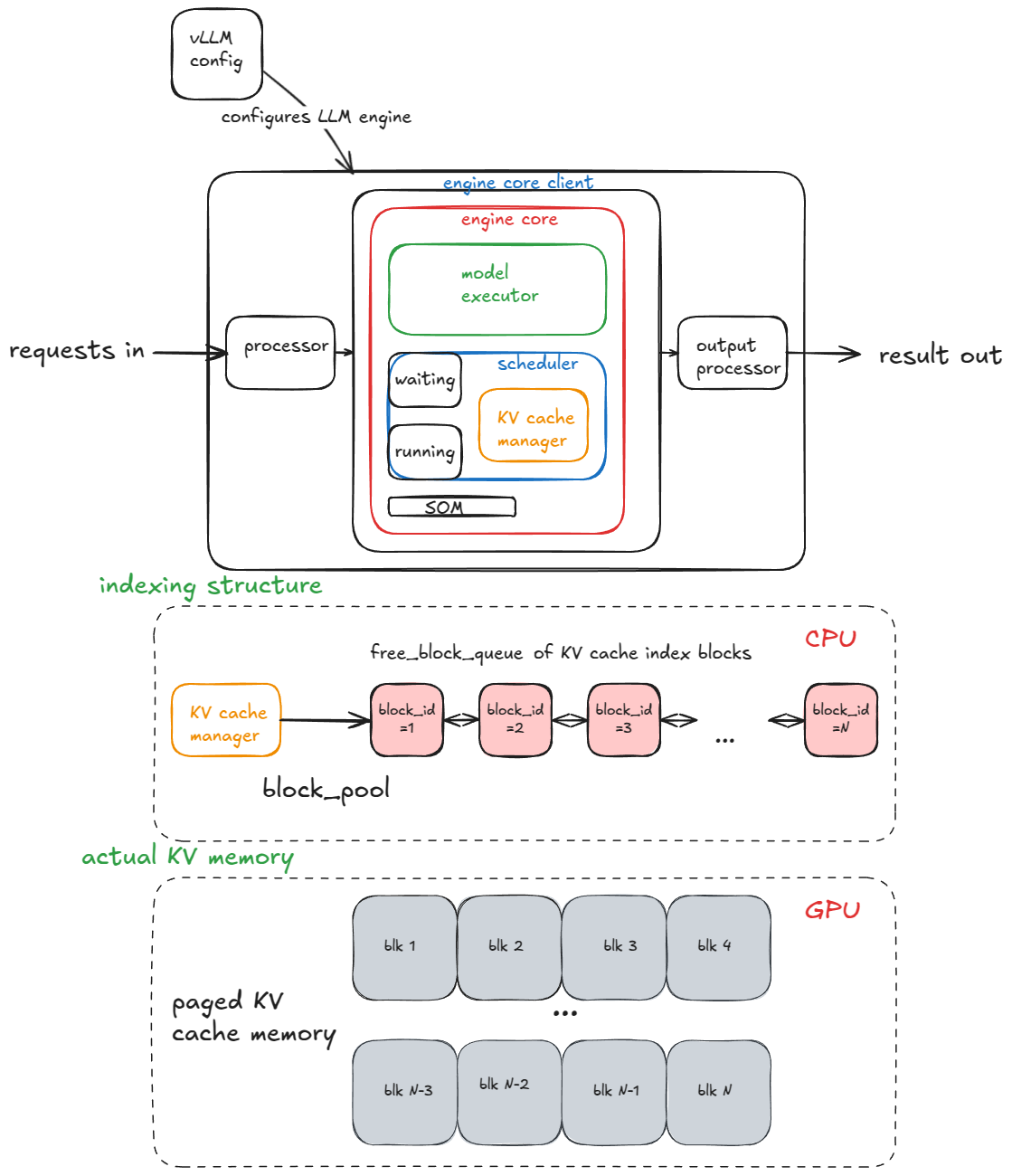

Основные компоненты, описанные в этом разделе, и их связи

При создании model executor создаётся объект Worker и выполняются три ключевые процедуры. (Позже, с MultiProcExecutor, эти же процедуры будут выполняться независимо на каждом воркер-процессе на разных GPU.)

1. Инициализация устройства:
   • Назначение CUDA-устройства (например, "cuda:0") воркеру и проверка поддержки dtype модели (например, bf16)
   • Проверка достаточности VRAM с учётом запрошенного gpu_memory_utilization (например, 0.8 → 80% всей VRAM)
   • Настройка распределённых параметров (DP / TP / PP / EP и т.д.)
   • Создание model_runner (хранит sampler, KV-кеш и буферы прямого прохода, такие как input_ids, positions и т.д.)
   • Создание объекта InputBatch (хранит CPU-буферы прямого прохода, таблицы блоков для индексации KV-кеша, метаданные сэмплирования и т.д.)
2. Загрузка модели:
   • Создание архитектуры модели
   • Загрузка весов модели
   • Вызов model.eval() (режим инференса PyTorch)
   • Опционально: вызов torch.compile() на модели
3. Инициализация KV-кеша
   • Получение спецификации KV-кеша по слоям. Раньше это всегда был FullAttentionSpec (однородный трансформер), но с гибридными моделями (sliding window, Transformer/SSM как Jamba) всё усложнилось (см. Jenga [5])
   • Запуск фиктивного/профилирующего прямого прохода и снятие снимка памяти GPU для расчёта числа блоков KV-кеша, помещающихся в доступную VRAM
   • Выделение, изменение формы и привязка тензоров KV-кеша к слоям attention
   • Подготовка метаданных attention (например, установка бэкенда FlashAttention), которые позже используются ядрами во время прямого прохода
   • Если не указан --enforce-eager, для каждого warmup batch size выполняется тестовый запуск и захват CUDA graph. CUDA graph записывает всю последовательность работы GPU в виде DAG. Позже во время прямого прохода запускаются/воспроизводятся заранее подготовленные графы, что снижает накладные расходы на запуск ядер и улучшает задержку.

Здесь опущено множество низкоуровневых деталей — но перечисленные компоненты являются ключевыми и будут регулярно упоминаться в следующих разделах.

Теперь, когда движок инициализирован, перейдём к функции generate.

Функция generate

Первый шаг — валидация и передача запросов в движок. Для каждого промпта:

1. Создаётся уникальный ID запроса и фиксируется время его поступления
2. Вызывается input preprocessor, который токенизирует промпт и возвращает словарь с prompt, prompt_token_ids и type (текст, токены, эмбеддинги и т.д.)
3. Эта информация упаковывается в EngineCoreRequest с добавлением приоритета, параметров сэмплирования и прочих метаданных
4. Запрос передаётся в engine core, который оборачивает его в объект Request и устанавливает статус WAITING. Запрос добавляется в очередь waiting планировщика (append для FCFS, или heap-push для приоритетной очереди)

На этом этапе движок «накормлен» и может начинать выполнение. В синхронном примере эти исходные промпты — единственные, что будут обработаны: механизма добавления новых запросов в процессе выполнения нет. Асинхронный движок это поддерживает (так называемый continuous batching [6]): после каждого шага рассматриваются и новые, и старые запросы.

Далее, пока есть запросы для обработки, движок многократно вызывает функцию step(). Каждый шаг состоит из трёх стадий:

1. Планирование: выбор запросов для выполнения на этом шаге (decode и/или (chunked) prefill)
2. Прямой проход: запуск модели и сэмплирование токенов
3. Постобработка: добавление сэмплированных ID токенов к каждому Request, детокенизация и проверка условий остановки. Если запрос завершён — очистка (например, возврат блоков KV-кеша в free_block_queue) и досрочный возврат результата

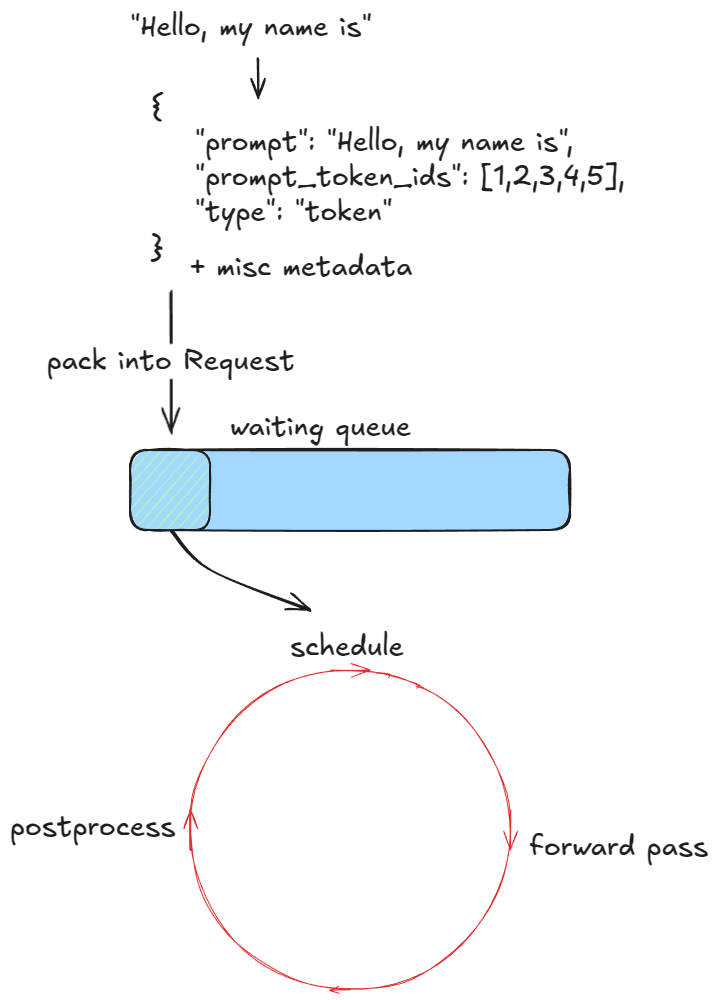

Цикл движка

Далее — более подробный разбор планирования.

Планировщик

Есть два основных типа нагрузки, с которыми работает движок инференса:

1. Prefill-запросы — прямой проход по всем токенам промпта. Обычно они compute-bound (порог зависит от железа и длины промпта). В конце сэмплируется один токен из распределения вероятностей для последней позиции.
2. Decode-запросы — прямой проход только по самому последнему токену. Все более ранние KV-вектора уже закешированы. Такие запросы memory-bandwidth-bound, поскольку всё равно нужно загрузить все веса модели (и KV-кеши) ради вычисления одного токена.

Планировщик V1 может смешивать оба типа запросов в одном шаге благодаря более удачным архитектурным решениям. Для сравнения, движок V0 мог обрабатывать за раз либо только prefill, либо только decode.

Планировщик отдаёт приоритет decode-запросам — то есть тем, что уже находятся в очереди running. Для каждого такого запроса он:

1. Вычисляет число новых токенов для генерации (не всегда 1 — из-за спекулятивного декодирования и асинхронного планирования, об этом позже).
2. Вызывает функцию allocate_slots KV-cache manager'а (подробности ниже).
3. Обновляет токен-бюджет, вычитая число токенов из шага 1.

После этого обрабатываются prefill-запросы из очереди waiting:

1. Извлекается число уже вычисленных блоков (возвращает 0, если prefix caching отключён — об этом позже).
2. Вызывается функция allocate_slots KV-cache manager'а.
3. Запрос извлекается из waiting и перемещается в running, статус устанавливается в RUNNING.
4. Обновляется токен-бюджет.

Теперь о том, что делает allocate_slots:

1. Вычисление числа блоков — определяется, сколько новых блоков KV-кеша (n) нужно выделить. Каждый блок по умолчанию хранит 16 токенов. Например, если у prefill-запроса 17 новых токенов, нужно ceil(17/16) = 2 блока.
2. Проверка доступности — если в пуле менеджера недостаточно блоков, происходит ранний выход. В зависимости от типа запроса (decode или prefill) движок может попытаться выполнить recompute preemption (вытеснение с перевычислением; swap preemption поддерживалось в V0), вытеснив низкоприоритетные запросы (вызвав kv_cache_manager.free, который возвращает блоки KV в пул блоков), либо может пропустить планирование и продолжить выполнение.
3. Выделение блоков — через координатор KV-cache manager'а извлекаются первые n блоков из пула блоков (упомянутый ранее двусвязный список free_block_queue). Результат сохраняется в req_to_blocks — словарь, отображающий каждый request_id на список его блоков KV-кеша.

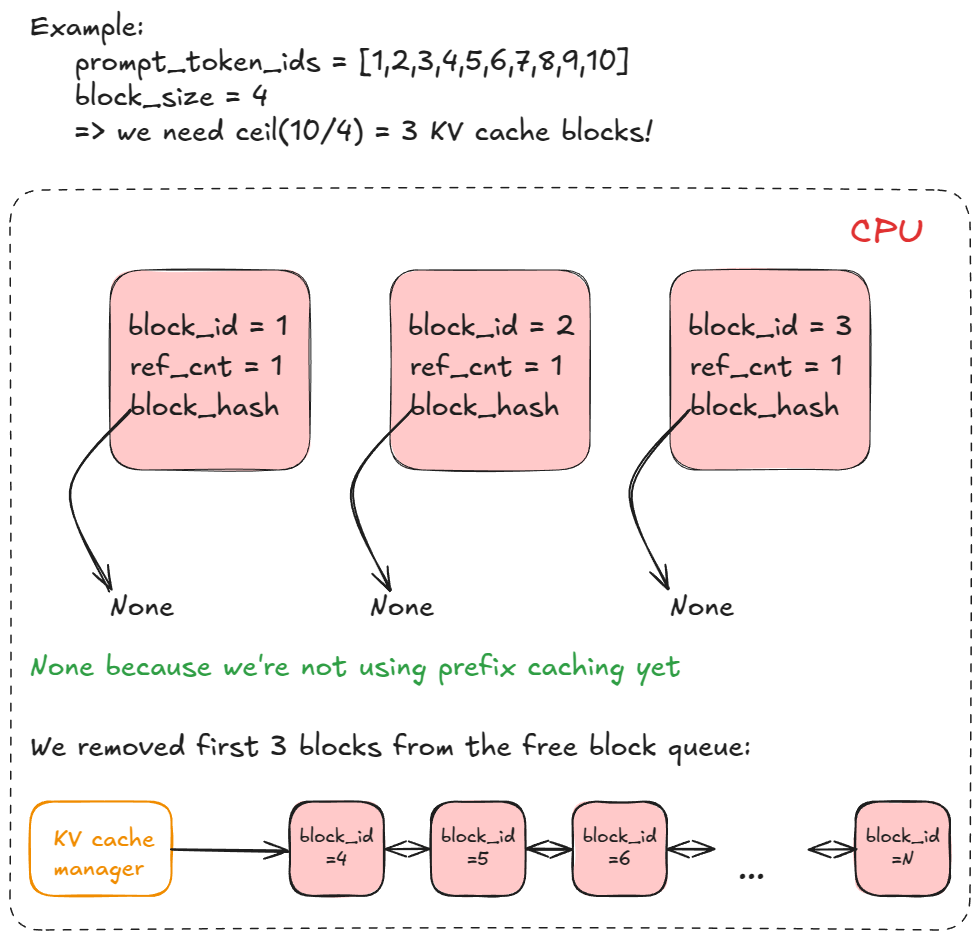

Список блоков KV-кеша

Теперь можно переходить к прямому проходу!

Прямой проход

Вызывается execute_model у model executor, который делегирует выполнение Worker, а тот, в свою очередь, — model runner'у.

Основные шаги:

1. Обновление состояний — из input_batch удаляются завершённые запросы; обновляются служебные метаданные прямого прохода (например, блоки KV-кеша для каждого запроса, используемые для индексации в paged KV-cache памяти).
2. Подготовка входных данных — копирование буферов CPU→GPU; вычисление позиций; построение slot_mapping (подробнее в примере); формирование метаданных attention.
3. Прямой проход — запуск модели со специализированными paged-attn ядрами. Все последовательности разворачиваются и конкатенируются в одну длинную «супер-последовательность». Индексы позиций и маски внимания гарантируют, что каждая последовательность обращается только к своим токенам, что позволяет реализовать continuous batching без right-padding.
4. Извлечение состояний последнего токена — извлекаются скрытые состояния для последней позиции каждой последовательности и вычисляются логиты.
5. Сэмплирование — токены сэмплируются из полученных логитов согласно конфигурации сэмплирования (greedy, temperature, top-p, top-k и т.д.).

Сам шаг прямого прохода имеет два режима выполнения:

1. Eager-режим — стандартный прямой проход PyTorch, когда включено eager-выполнение.
2. «Захваченный» режим — выполнение/воспроизведение заранее захваченного CUDA Graph, когда eager не принудительно включён (напомним, эти графы захватывались при инициализации движка на этапе инициализации KV-кеша).

Вот конкретный пример, который должен прояснить работу continuous batching и paged attention:

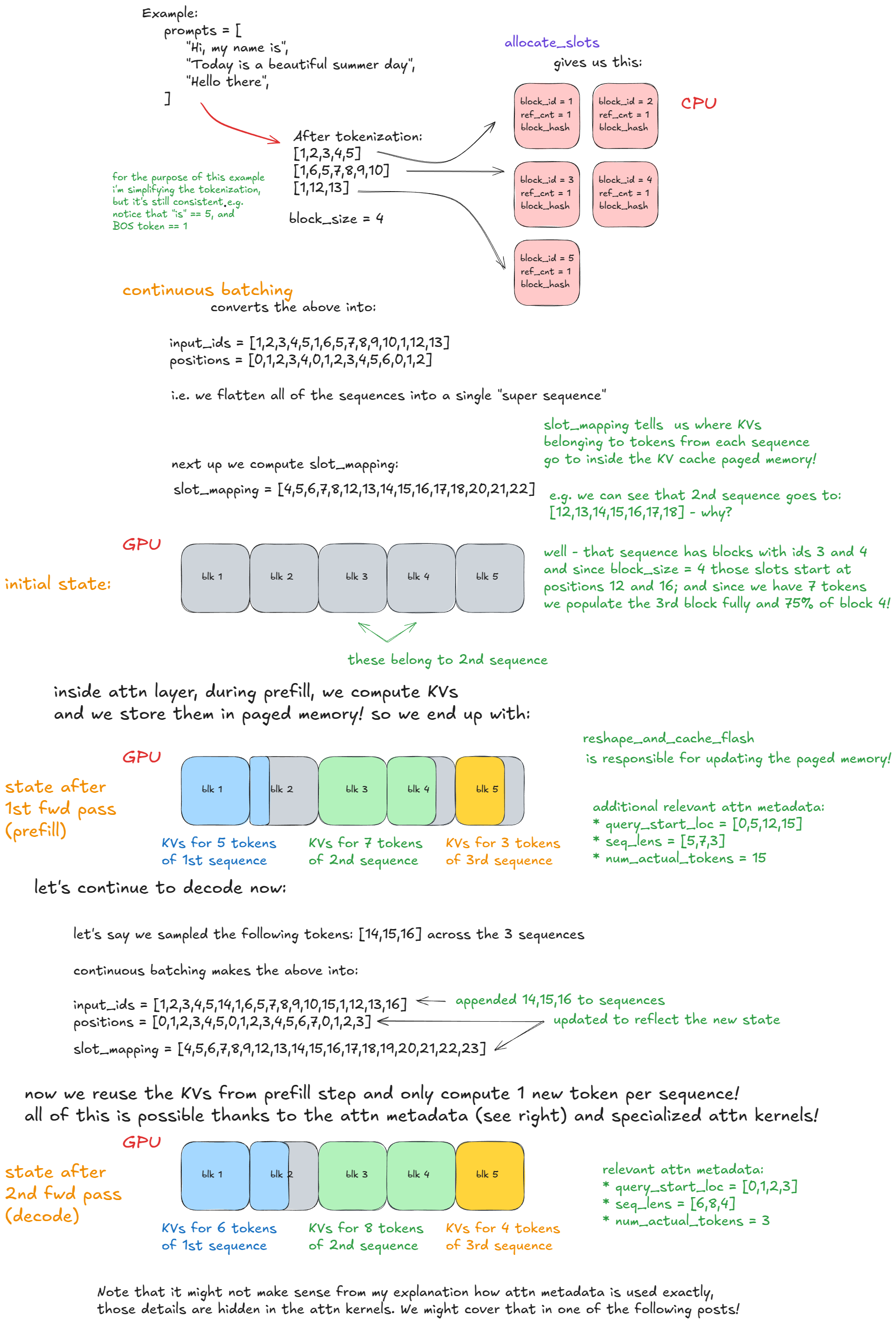

Прямой проход: continuous batching и paged attention

Продвинутые возможности — расширение базовой логики движка

С базовым потоком выполнения движка разобрались — теперь можно перейти к продвинутым возможностям.

Preemption, paged attention и continuous batching уже были рассмотрены.

Далее пойдёт речь о:

1. Chunked prefill
2. Prefix caching
3. Guided decoding (через конечные автоматы, ограниченные грамматикой)
4. Speculative decoding
5. Disaggregated P/D (prefill/decoding)

Chunked prefill

Chunked prefill — техника обработки длинных промптов путём разбиения шага prefill на более мелкие фрагменты (чанки). Без неё один очень длинный запрос мог бы монополизировать целый шаг движка, не позволяя выполняться другим prefill-запросам. Это откладывало бы обработку всех остальных запросов и увеличивало их задержку.

Например, пусть каждый чанк содержит n (=8) токенов, обозначенных строчными буквами через «-». Длинный промпт P может выглядеть как x-y-z, где z — неполный чанк (например, 2 токена). Выполнение полного prefill для P заняло бы ≥ 3 шага движка (может быть и больше, если запрос не попадает в планирование на каком-то из шагов), и только на последнем чанке будет сэмплирован новый токен.

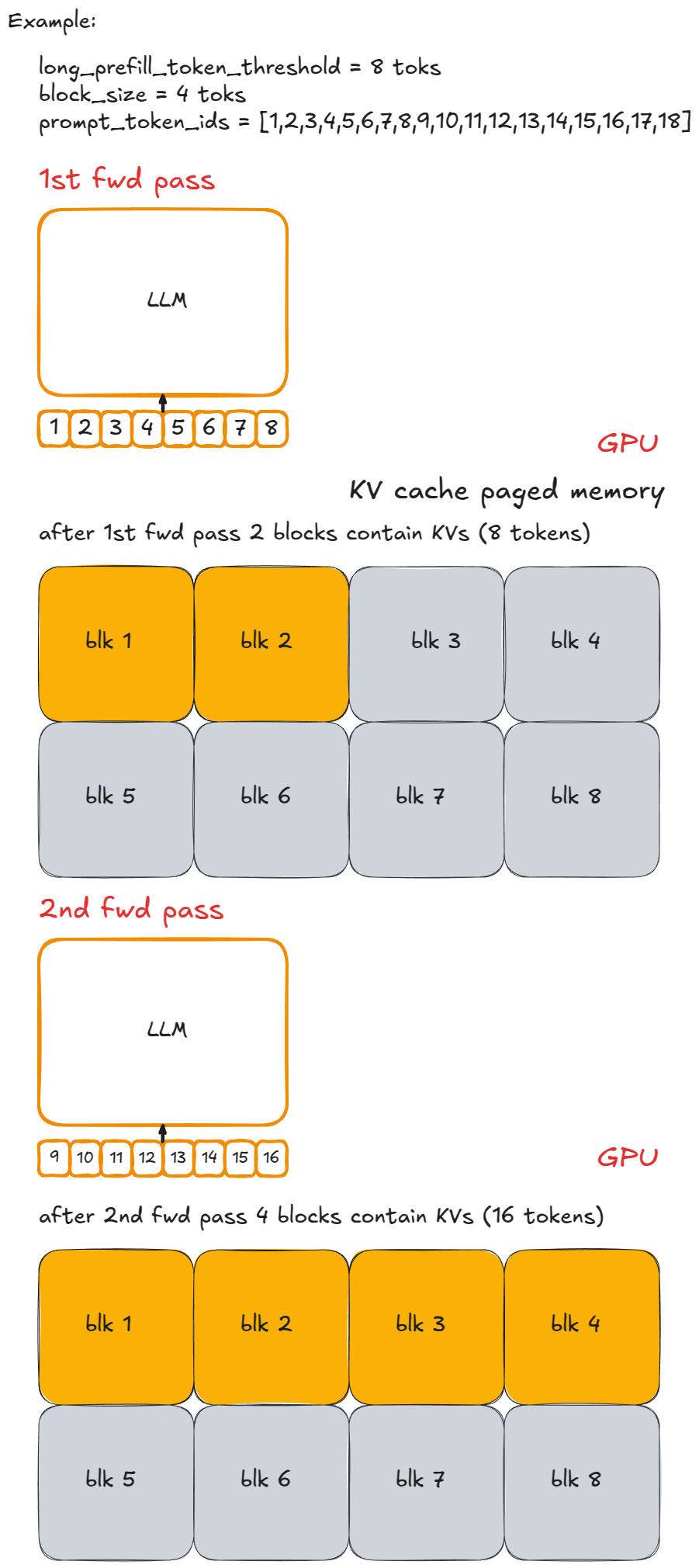

Тот же пример визуально:

Реализация проста: ограничивается число новых токенов за шаг. Если запрошенное число превышает long_prefill_token_threshold, оно сбрасывается ровно до этого значения. Описанная ранее логика индексации делает всё остальное.

В vLLM V1 chunked prefill включается установкой long_prefill_token_threshold в положительное целое число. (Технически это может произойти и независимо от этого параметра: если длина промпта превышает токен-бюджет, она обрезается и выполняется chunked prefill.)

Prefix Caching

Чтобы объяснить, как работает prefix caching, возьмём исходный пример кода и немного его изменим:

from vllm import LLM, SamplingParams

long_prefix = "<a piece of text that is encoded into more than block_size tokens>"

prompts = [
    "Hello, my name is",
    "The president of the United States is",
]

sampling_params = SamplingParams(temperature=0.8, top_p=0.95)

def main():
    llm = LLM(model="TinyLlama/TinyLlama-1.1B-Chat-v1.0")

    outputs = llm.generate(long_prefix + prompts[0], sampling_params)
    outputs = llm.generate(long_prefix + prompts[1], sampling_params)

if __name__ == "__main__":
    main()

Prefix caching позволяет избежать повторного вычисления токенов, которые несколько промптов разделяют в начале — отсюда и «prefix».

Ключевой элемент здесь — long_prefix: он определяется как любой префикс длиннее блока KV-кеша (16 токенов по умолчанию). Для простоты примера пусть long_prefix имеет длину ровно n × block_size (где n ≥ 1).

Без prefix caching при каждой обработке нового запроса с тем же long_prefix пришлось бы заново вычислять все n × block_size токенов.

С prefix caching эти токены вычисляются один раз (их KV сохраняются в paged-памяти KV-кеша), а затем переиспользуются, поэтому обрабатывать нужно только новые токены промпта. Это ускоряет prefill-запросы (хотя decode это не касается).

Как это работает в vLLM?

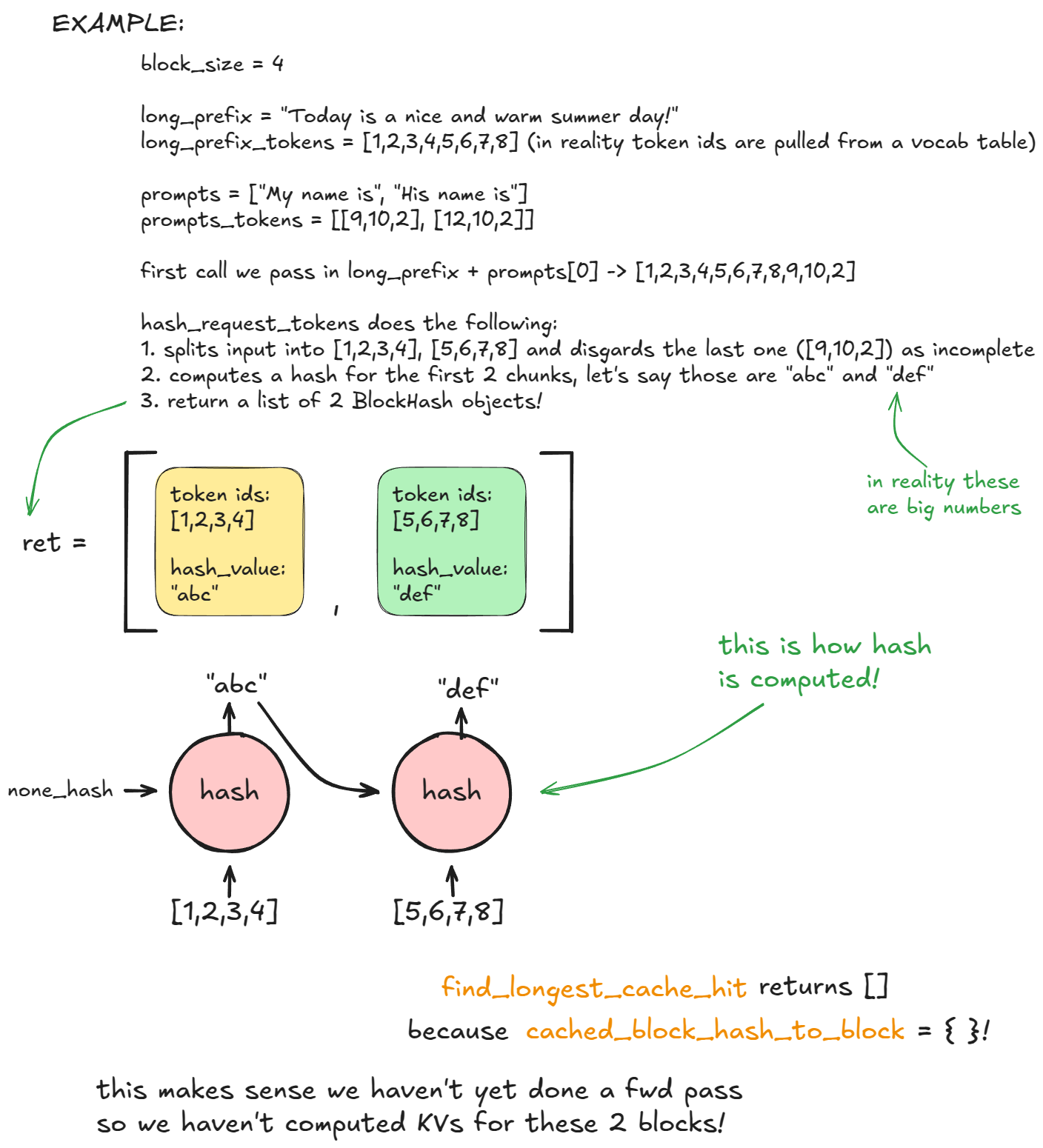

При первом вызове generate, на этапе планирования, внутри kv_cache_manager.get_computed_blocks, движок вызывает hash_request_tokens:

1. Функция разбивает long_prefix + prompts[0] на чанки по 16 токенов.
2. Для каждого полного чанка вычисляется хеш (встроенный хеш или SHA-256, который медленнее, но даёт меньше коллизий). Хеш объединяет хеш предыдущего блока, текущие токены и опциональные метаданные.
Опциональные метаданные включают: MM hash, LoRA ID, cache salt (внедряется в хеш первого блока и гарантирует, что переиспользовать блоки смогут только запросы с этим же cache salt).
3. Каждый результат сохраняется как объект BlockHash, содержащий хеш и ID токенов. Возвращается список хешей блоков.

Список сохраняется в self.req_to_block_hashes[request_id].

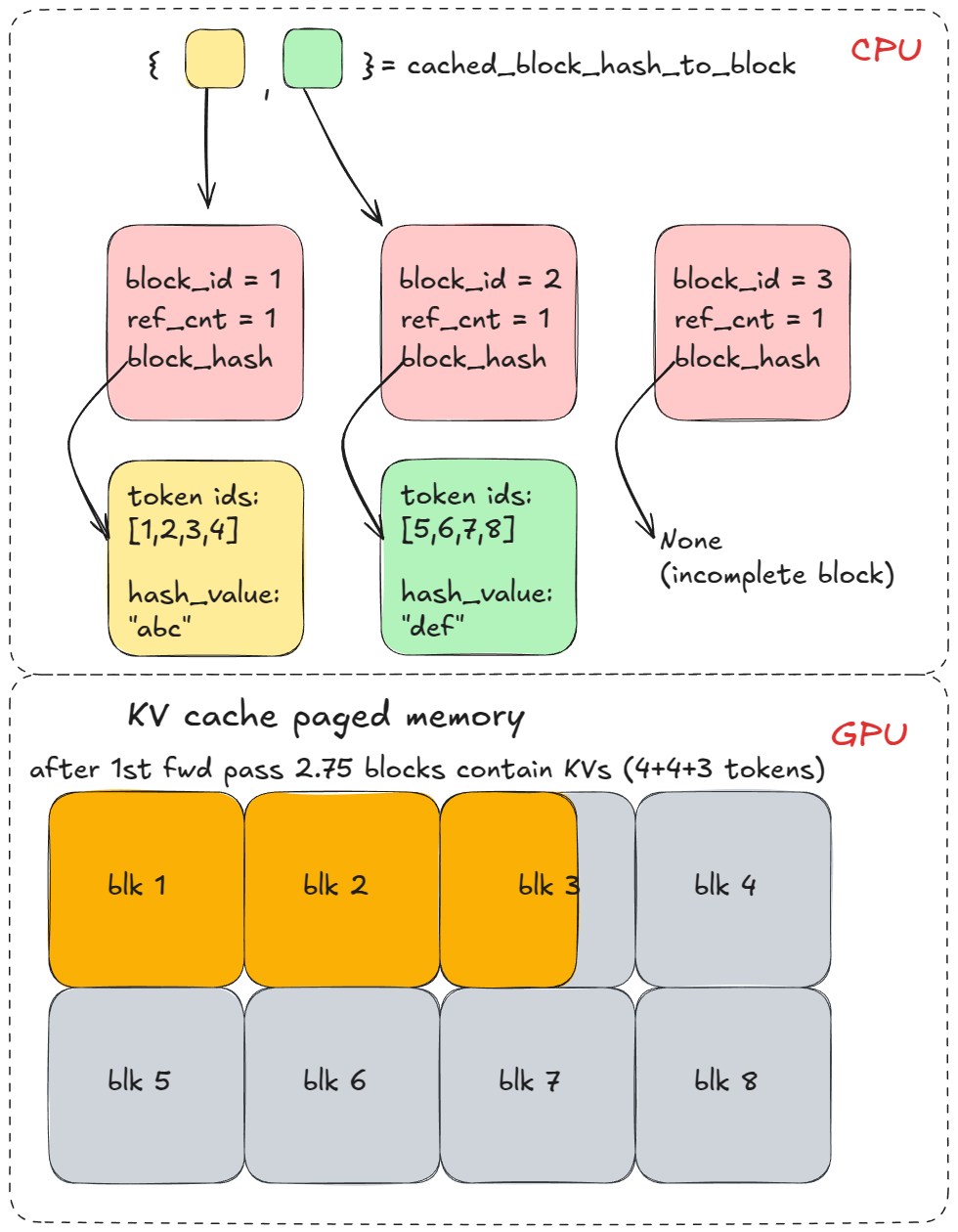

Далее движок вызывает find_longest_cache_hit, чтобы проверить, есть ли эти хеши уже в cached_block_hash_to_block. При первом запросе совпадений нет.

Затем вызывается allocate_slots, который вызывает coordinator.cache_blocks, связывающий новые записи BlockHash с выделенными блоками KV и сохраняющий их в cached_block_hash_to_block.

После этого прямой проход заполнит KV в paged-памяти KV-кеша, соответствующие выделенным выше блокам.

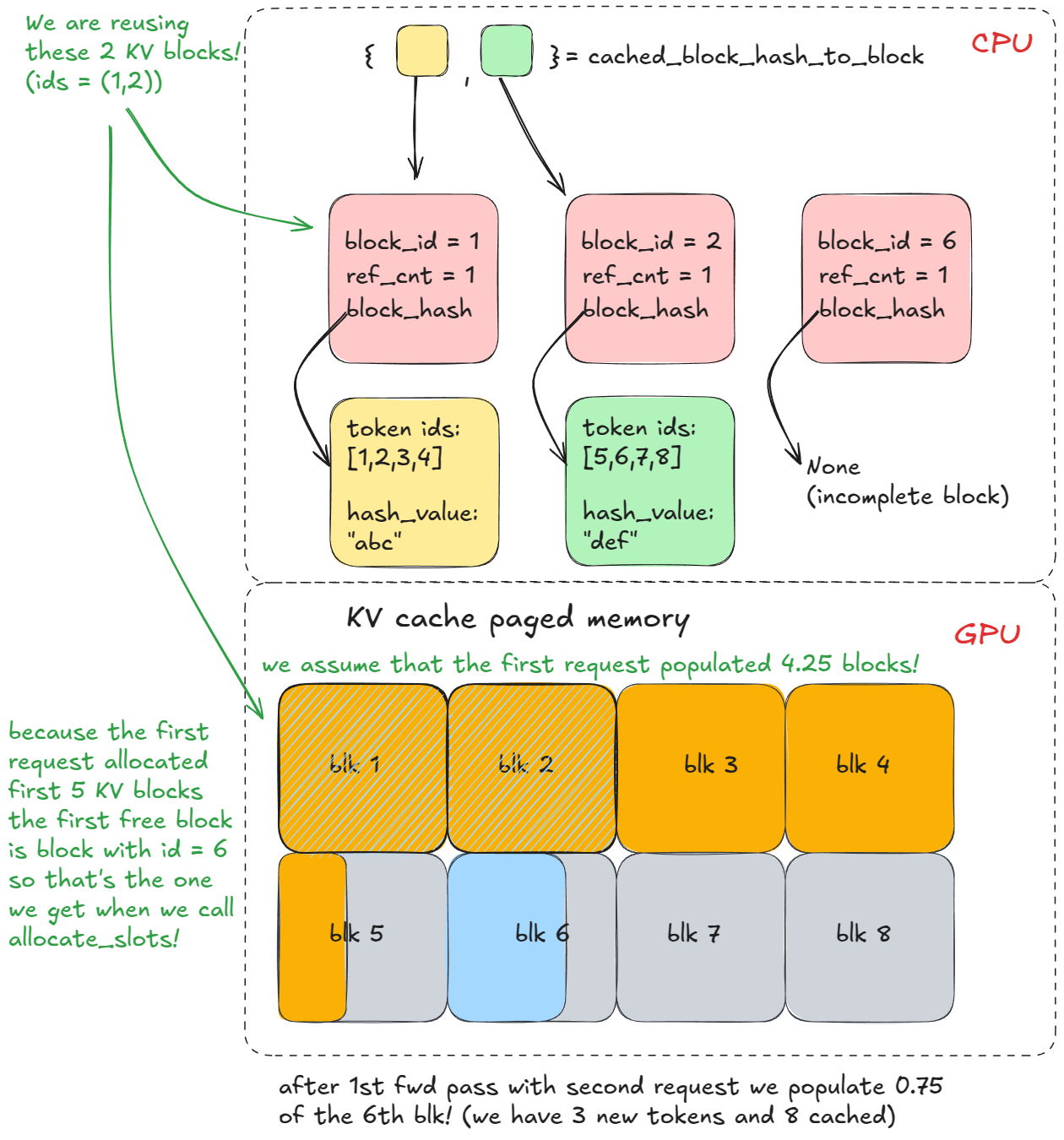

При втором вызове generate с тем же префиксом шаги 1-3 повторяются, но теперь find_longest_cache_hit находит совпадения для всех n блоков (через линейный поиск). Движок может напрямую переиспользовать эти блоки KV.

Если бы исходный запрос был всё ещё активен, счётчик ссылок для этих блоков увеличился бы (например, до 2). В этом примере первый запрос уже завершён, поэтому блоки были возвращены в пул, а их счётчики ссылок сброшены до 0. Поскольку их удалось получить из cached_block_hash_to_block, известно, что они валидны (логика KV-cache manager'а устроена именно так), поэтому их просто снова убирают из free_block_queue.

В этом и есть суть prefix caching: не пересчитывать уже виденные префиксы — просто переиспользовать их KV-кеш!

Prefix caching включён по умолчанию. Для отключения: enable_prefix_caching = False.

Guided Decoding (FSM)

Guided decoding — техника, при которой на каждом шаге декодирования логиты ограничиваются грамматическим конечным автоматом (finite state machine). Это гарантирует, что сэмплированы могут быть только токены, допустимые грамматикой.

Это мощный механизм: можно накладывать ограничения от регулярных грамматик (тип 3 по Хомскому, например произвольные регулярные выражения) вплоть до контекстно-свободных грамматик (тип 2, покрывающий большинство языков программирования).

Для наглядности — простейший пример на основе предыдущего кода:

from vllm import LLM, SamplingParams
from vllm.sampling_params import GuidedDecodingParams

prompts = [
    "This sucks",
    "The weather is beautiful",
]

guided_decoding_params = GuidedDecodingParams(choice=["Positive", "Negative"])
sampling_params = SamplingParams(guided_decoding=guided_decoding_params)

def main():
    llm = LLM(model="TinyLlama/TinyLlama-1.1B-Chat-v1.0")

    outputs = llm.generate(prompts, sampling_params)

if __name__ == "__main__":
    main()

В этом игрушечном примере (предположим посимвольную токенизацию): на этапе prefill FSM маскирует логиты так, что допустимы только "P" или "N". Если сэмплировано "P", FSM переходит в ветку "Positive"; на следующем шаге допустима только "o", и так далее.

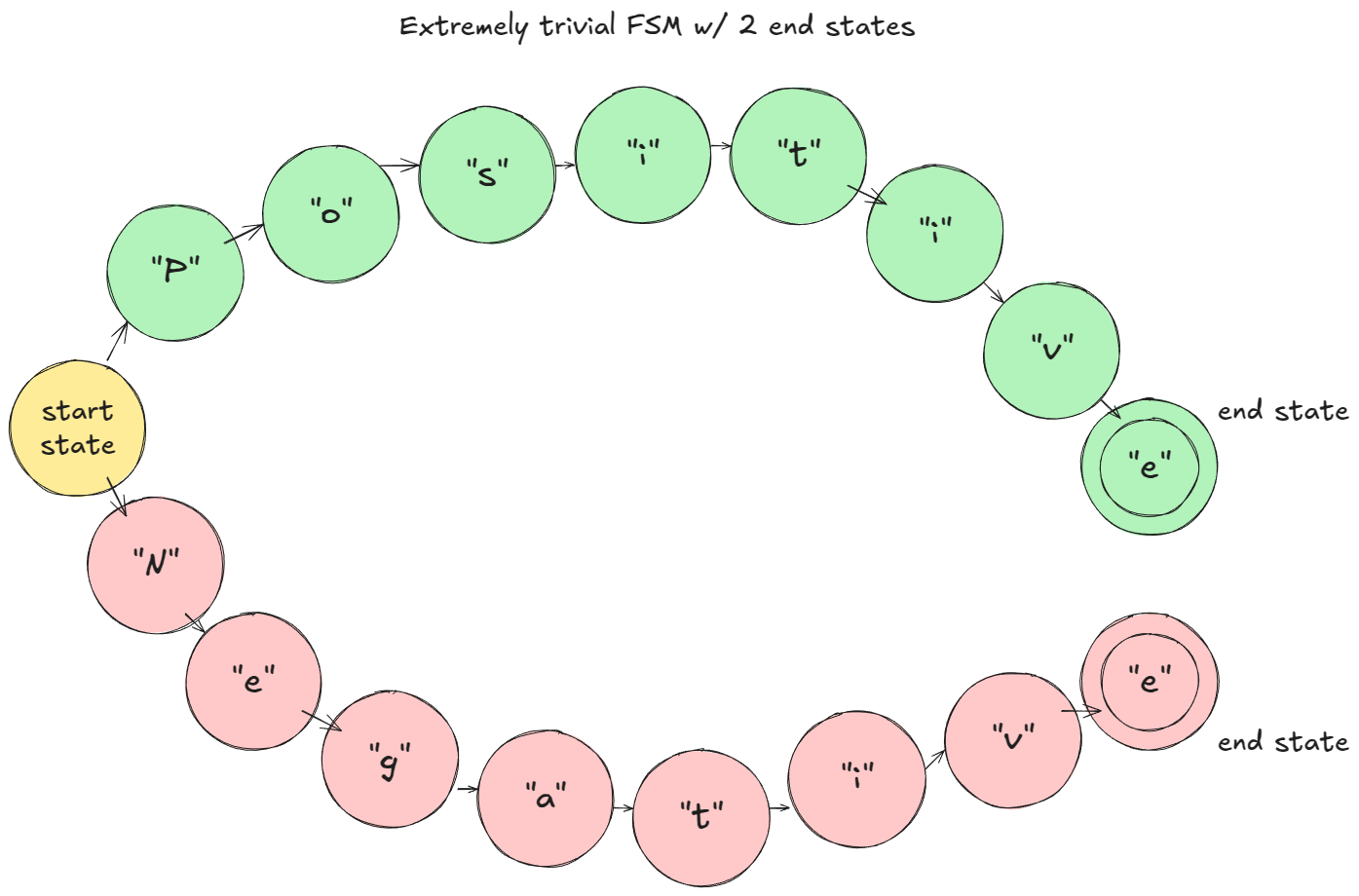

Игрушечный пример FSM

Как это работает в vLLM:

1. При создании LLM engine создаётся StructuredOutputManager; у него есть доступ к токенизатору, и он хранит тензор _grammar_bitmask.
2. При добавлении запроса его статус устанавливается в WAITING_FOR_FSM, а grammar_init выбирает бэкенд-компилятор (например, xgrammar [7]; учтите, что бэкенды — это сторонний код).
3. Грамматика для запроса компилируется асинхронно.
4. Во время планирования, если асинхронная компиляция завершена, статус меняется на WAITING, а request_id добавляется в structured_output_request_ids; иначе запрос попадает в skipped_waiting_requests для повторной попытки на следующем шаге движка.
5. После цикла планирования (всё ещё внутри планирования), если есть FSM-запросы, StructuredOutputManager просит бэкенд подготовить/обновить _grammar_bitmask.
6. После того как прямой проход выдаёт логиты, функция xgr_torch_compile расширяет битовую маску до размера словаря (коэффициент расширения 32x, так как используются 32-битные целые числа) и маскирует запрещённые логиты значением –∞.
7. После сэмплирования следующего токена FSM запроса продвигается вперёд через accept_tokens. Визуально это переход в следующее состояние на диаграмме FSM.

Шаг 6 требует дополнительного пояснения.

Если vocab_size = 32, _grammar_bitmask — это одно целое число; его двоичное представление кодирует, какие токены разрешены ("1"), а какие нет ("0"). Например, "101…001" разворачивается в массив длиной 32: [1, 0, 1, …, 0, 0, 1]; позициям с 0 присваивается логит –∞. Для более крупных словарей используется несколько 32-битных слов, которые соответственно разворачиваются и конкатенируются. Бэкенд (например, xgrammar) отвечает за генерацию этих битовых паттернов на основе текущего состояния FSM.

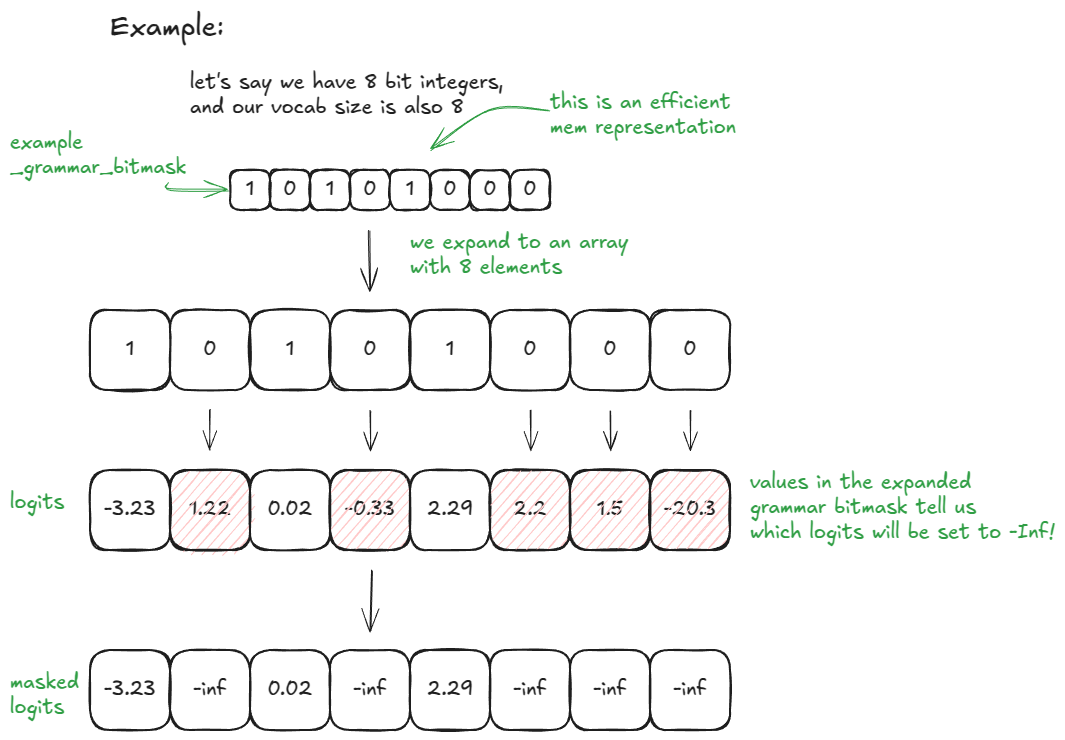

Ещё более простой пример с vocab_size = 8 и 8-битными целыми числами:

Игрушечный пример

Включить это в vLLM можно, передав нужную конфигурацию guided_decoding.

Speculative Decoding

При авторегрессивной генерации каждый новый токен требует прямого прохода большой языковой модели. Это дорого — на каждом шаге заново загружаются и применяются все веса модели ради вычисления одного-единственного токена (при размере батча == 1, в общем случае это B)!

Speculative decoding [8] ускоряет этот процесс за счёт введения меньшей черновой (draft) модели. Draft-модель дёшево предлагает k токенов. Но в конечном счёте сэмплировать из меньшей модели не хочется — она нужна лишь для того, чтобы угадывать варианты продолжения. Решает, что валидно, всё равно большая модель.

Шаги:

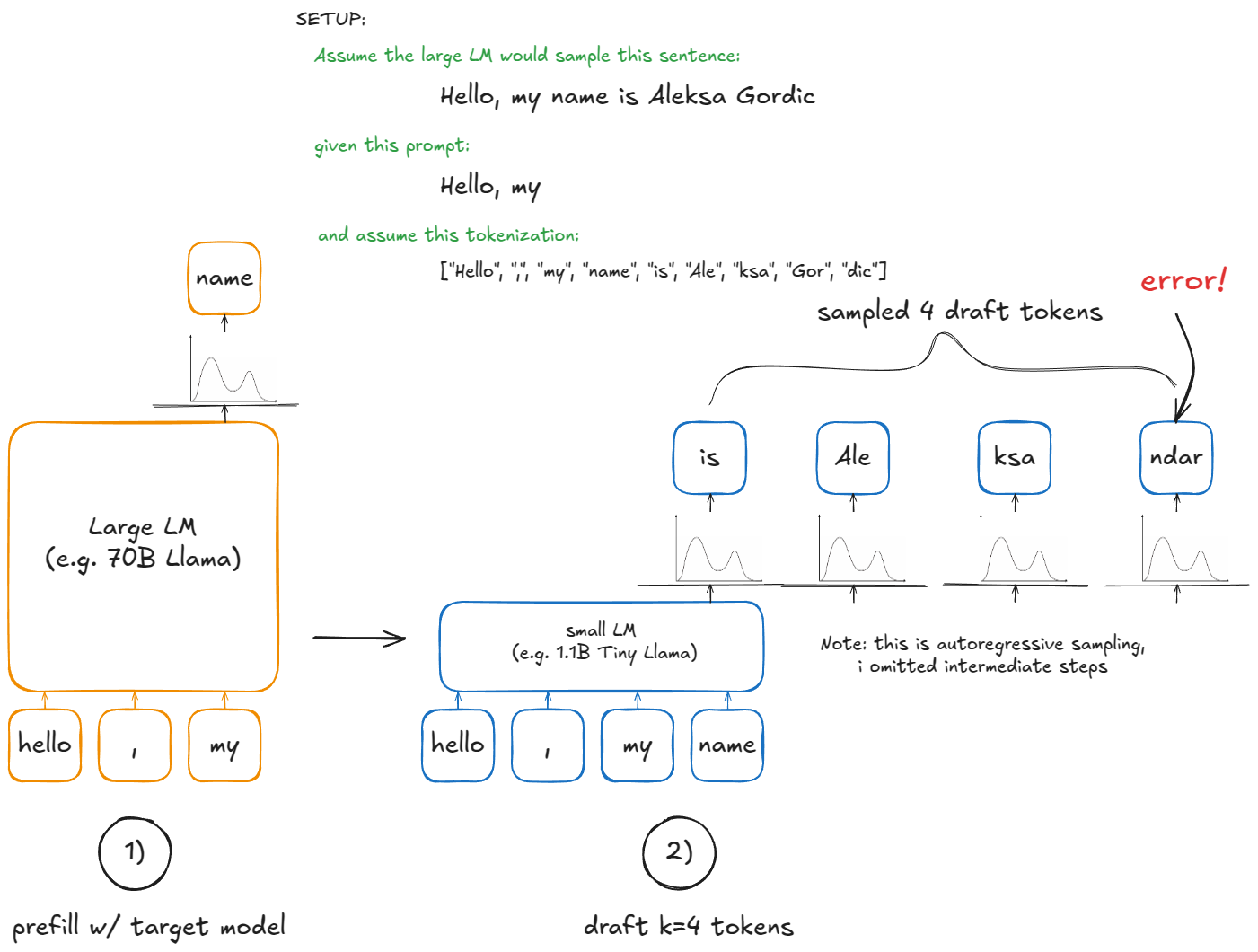

1. Draft: малая модель запускается на текущем контексте и предлагает k токенов

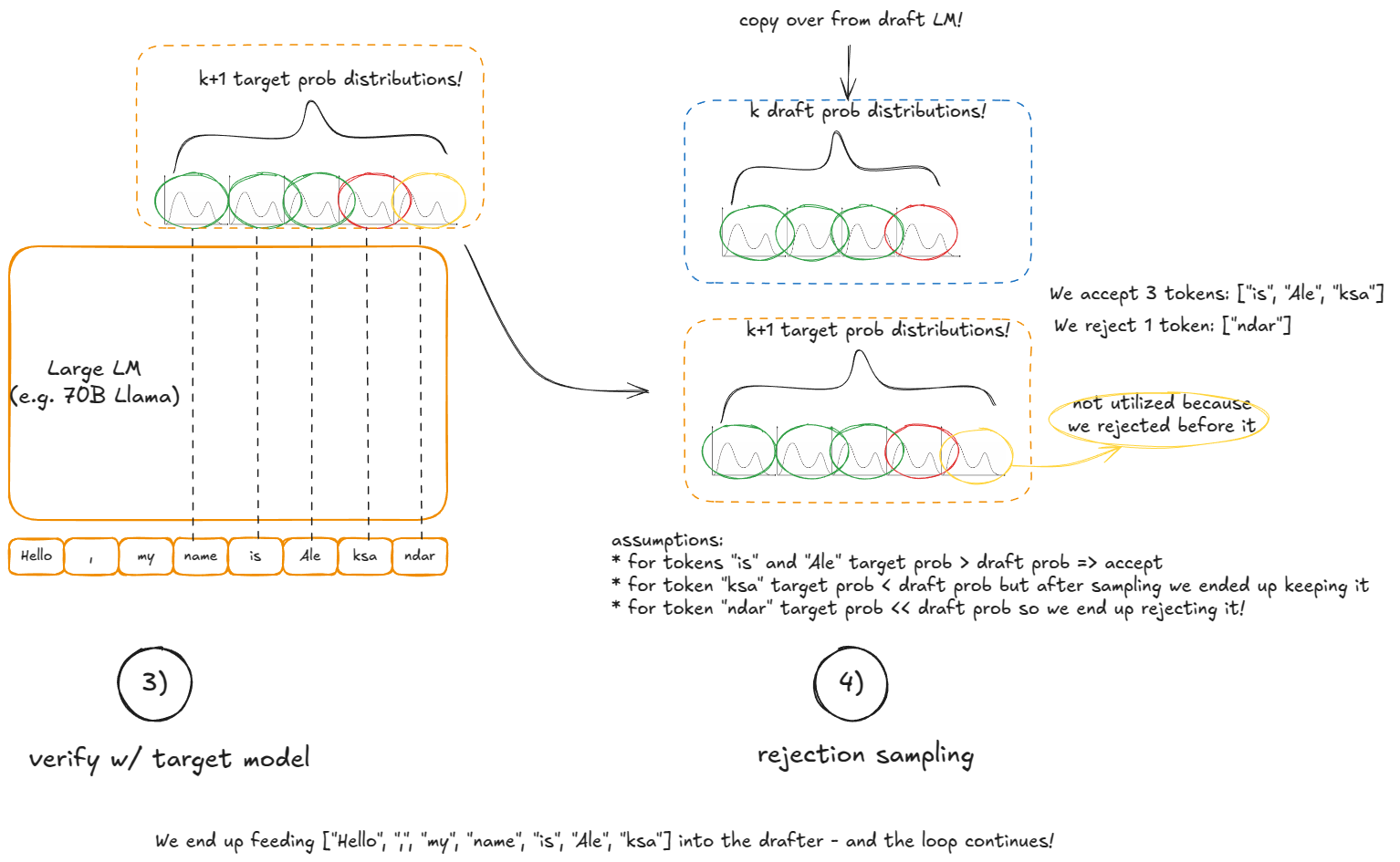

2. Verify: большая модель запускается один раз на контексте + k черновых токенах. Это даёт вероятности для этих k позиций плюс ещё одну (итого k+1 кандидатов)
3. Accept/reject: проходя слева направо по k черновым токенам:
   • Если вероятность большой модели для черновoго токена ≥ вероятности draft-модели — токен принимается
   • Иначе — принимается с вероятностью p_large(token)/p_draft(token)
   • Остановка на первом отклонении, либо принятие всех k черновых токенов.
   • Если все k черновых токенов приняты, из большой модели «бесплатно» сэмплируется ещё и дополнительный (k+1)-й токен (это распределение уже было вычислено).
   • Если было отклонение — на этой позиции строится новое перебалансированное распределение (p_large - p_draft, отрицательные значения обнуляются, нормализация до суммы 1), и последний токен сэмплируется из него.

Почему это работает: хотя для предложения кандидатов используется малая модель, правило accept/reject гарантирует, что в математическом ожидании последовательность распределена точно так же, как если бы токены сэмплировались по одному из большой модели. Это значит, что speculative decoding статистически эквивалентен стандартному авторегрессивному декодированию — но потенциально гораздо быстрее, поскольку один проход большой модели может дать до k+1 токенов.

vLLM V1 не поддерживает метод с полноценной draft-LLM-моделью, вместо этого реализованы более быстрые, но менее точные схемы предложения: n-gram, EAGLE [9] и Medusa [10].

Кратко о каждой:

1. n-gram: берутся последние prompt_lookup_max токенов; ищется предшествующее совпадение в последовательности; если найдено — предлагаются k токенов, следовавших за этим совпадением; иначе окно уменьшается и поиск повторяется вплоть до prompt_lookup_min
Текущая реализация возвращает k токенов после первого совпадения. Логичнее выглядело бы ввести смещение в сторону недавности и искать в обратном направлении (то есть последнее совпадение)?
2. Eagle: над большой LM выполняется своего рода «хирургия» — эмбеддинги и LM head сохраняются, а стек трансформера заменяется лёгким MLP; эта конструкция дообучается как дешёвая draft-модель
3. Medusa: поверх большой модели (перед LM head) обучаются дополнительные линейные головы, предсказывающие следующие k токенов параллельно; эти головы используются для более эффективного предложения токенов, чем запуск отдельной малой LM

Вот как вызвать speculative decoding в vLLM с использованием ngram в качестве draft-метода:

from vllm import LLM, SamplingParams

prompts = [
    "Hello, my name is",
    "The president of the United States is",
]

sampling_params = SamplingParams(temperature=0.8, top_p=0.95)

speculative_config={
    "method": "ngram",
    "prompt_lookup_max": 5,
    "prompt_lookup_min": 3,
    "num_speculative_tokens": 3,
}

def main():
    llm = LLM(model="TinyLlama/TinyLlama-1.1B-Chat-v1.0", speculative_config=speculative_config)

    outputs = llm.generate(prompts, sampling_params)

if __name__ == "__main__":
    main()

Как это работает в vLLM?

Настройка (при создании движка):

1. Инициализация устройства: создаётся drafter (черновая модель, например NgramProposer) и rejection_sampler (часть которого написана на Triton).
2. Загрузка модели: загружаются веса draft-модели (для n-gram — no-op).

Далее в функции generate (предположим, поступил совершенно новый запрос):

1. Выполняется обычный prefill-шаг с большой моделью.
2. После прямого прохода и стандартного сэмплирования вызывается propose_draft_token_ids(k) для сэмплирования k черновых токенов из draft-модели.
3. Они сохраняются в request.spec_token_ids (обновление метаданных запроса).
4. На следующем шаге движка, когда запрос находится в очереди running, к счётчику «новых токенов» добавляется len(request.spec_token_ids), чтобы allocate_slots зарезервировал достаточно блоков KV для прямого прохода.
5. spec_token_ids копируются в input_batch.token_ids_cpu, формируя (контекст + черновые) токены.
6. Метаданные вычисляются через _calc_spec_decode_metadata (копируются токены из input_batch.token_ids_cpu, готовятся логиты и т.д.), затем выполняется прямой проход большой модели по черновым токенам.
7. Вместо обычного сэмплирования из логитов используется rejection_sampler для последовательного принятия/отклонения токенов слева направо и формирования output_token_ids.
8. Шаги 2-7 повторяются до выполнения условия остановки.

Лучший способ разобраться в этом — запустить дебаггер и пройтись по коду шаг за шагом, но этот раздел, надеюсь, даёт общее представление. Вот ещё иллюстрации:

Disaggregated P/D

Мотивация к разделению prefill и decode (disaggregated P/D) уже упоминалась ранее.

Prefill и decode имеют совершенно разные профили производительности (compute-bound против memory-bandwidth-bound), поэтому разделение их выполнения — разумное архитектурное решение. Это даёт более тонкий контроль над задержкой — как TTFT (время до первого токена), так и ITL (задержка между токенами) — подробнее об этом в разделе про бенчмаркинг.

На практике запускаются N экземпляров vLLM для prefill и M экземпляров для decode, с автомасштабированием на основе текущего микса запросов. Prefill-воркеры записывают KV в отдельный сервис KV-кеша; decode-воркеры читают оттуда. Это изолирует длинный, «пульсирующий» prefill от стабильного, чувствительного к задержке decode.

Как это работает в vLLM?

Для наглядности в примере ниже используется SharedStorageConnector — отладочная реализация коннектора, иллюстрирующая механику работы.

Запускаются 2 экземпляра vLLM (GPU 0 — для prefill, GPU 1 — для decode), затем KV-кеш передаётся между ними:

import os
import time
from multiprocessing import Event, Process
import multiprocessing as mp

from vllm import LLM, SamplingParams
from vllm.config import KVTransferConfig

prompts = [
    "Hello, my name is",
    "The president of the United States is",
]

def run_prefill(prefill_done):
  os.environ["CUDA_VISIBLE_DEVICES"] = "0"

  sampling_params = SamplingParams(temperature=0, top_p=0.95, max_tokens=1)

  ktc=KVTransferConfig(
      kv_connector="SharedStorageConnector",
      kv_role="kv_both",
      kv_connector_extra_config={"shared_storage_path": "local_storage"},
  )

  llm = LLM(model="TinyLlama/TinyLlama-1.1B-Chat-v1.0", kv_transfer_config=ktc)
  llm.generate(prompts, sampling_params)

  prefill_done.set()  # notify decode instance that KV cache is ready

  # To keep the prefill node running in case the decode node is not done;
  # otherwise, the script might exit prematurely, causing incomplete decoding.
  try:
      while True:
          time.sleep(1)
  except KeyboardInterrupt:
      print("Script stopped by user.")

def run_decode(prefill_done):
  os.environ["CUDA_VISIBLE_DEVICES"] = "1"

  sampling_params = SamplingParams(temperature=0, top_p=0.95)

  ktc=KVTransferConfig(
      kv_connector="SharedStorageConnector",
      kv_role="kv_both",
      kv_connector_extra_config={"shared_storage_path": "local_storage"},
  )

  llm = LLM(model="TinyLlama/TinyLlama-1.1B-Chat-v1.0", kv_transfer_config=ktc)

  prefill_done.wait()  # block waiting for KV cache from prefill instance

  # Internally it'll first fetch KV cache before starting the decoding loop
  outputs = llm.generate(prompts, sampling_params)

if __name__ == "__main__":
  prefill_done = Event()
  prefill_process = Process(target=run_prefill, args=(prefill_done,))
  decode_process = Process(target=run_decode, args=(prefill_done,))

  prefill_process.start()
  decode_process.start()

  decode_process.join()
  prefill_process.terminate()

Вот шаги в vLLM:

1. Инстанцирование — при создании движка коннекторы создаются в двух местах:
   • внутри процедуры init device воркера (в рамках инициализации распределённого окружения воркера), с ролью "worker".
   • внутри конструктора планировщика, с ролью "scheduler".
2. Поиск в кеше — когда планировщик обрабатывает prefill-запросы из очереди waiting (после локальных проверок prefix-cache), он вызывает get_num_new_matched_tokens коннектора. Это проверка наличия внешне закешированных токенов на сервере KV-кеша. Для prefill здесь всегда 0; у decode может быть попадание в кеш. Результат добавляется к локальному счётчику перед вызовом allocate_slots.
3. Обновление состояния — планировщик вызывает connector.update_state_after_alloc, который фиксирует запросы, для которых был найден кеш (для prefill — no-op).
4. Построение метаданных — в конце планирования планировщик вызывает meta = connector.build_connector_meta:
   • Prefill добавляет все запросы с is_store=True (для выгрузки KV).
   • Decode добавляет запросы с is_store=False (для получения KV).
5. Контекстный менеджер — перед прямым проходом движок входит в контекстный менеджер KV-коннектора:
   • При входе: вызывается kv_connector.start_load_kv. Для decode это загружает KV с внешнего сервера и внедряет их в paged-память. Для prefill — no-op.
   • При выходе: вызывается kv_connector.wait_for_save. Для prefill это блокирует выполнение до завершения выгрузки KV на внешний сервер. Для decode — no-op.

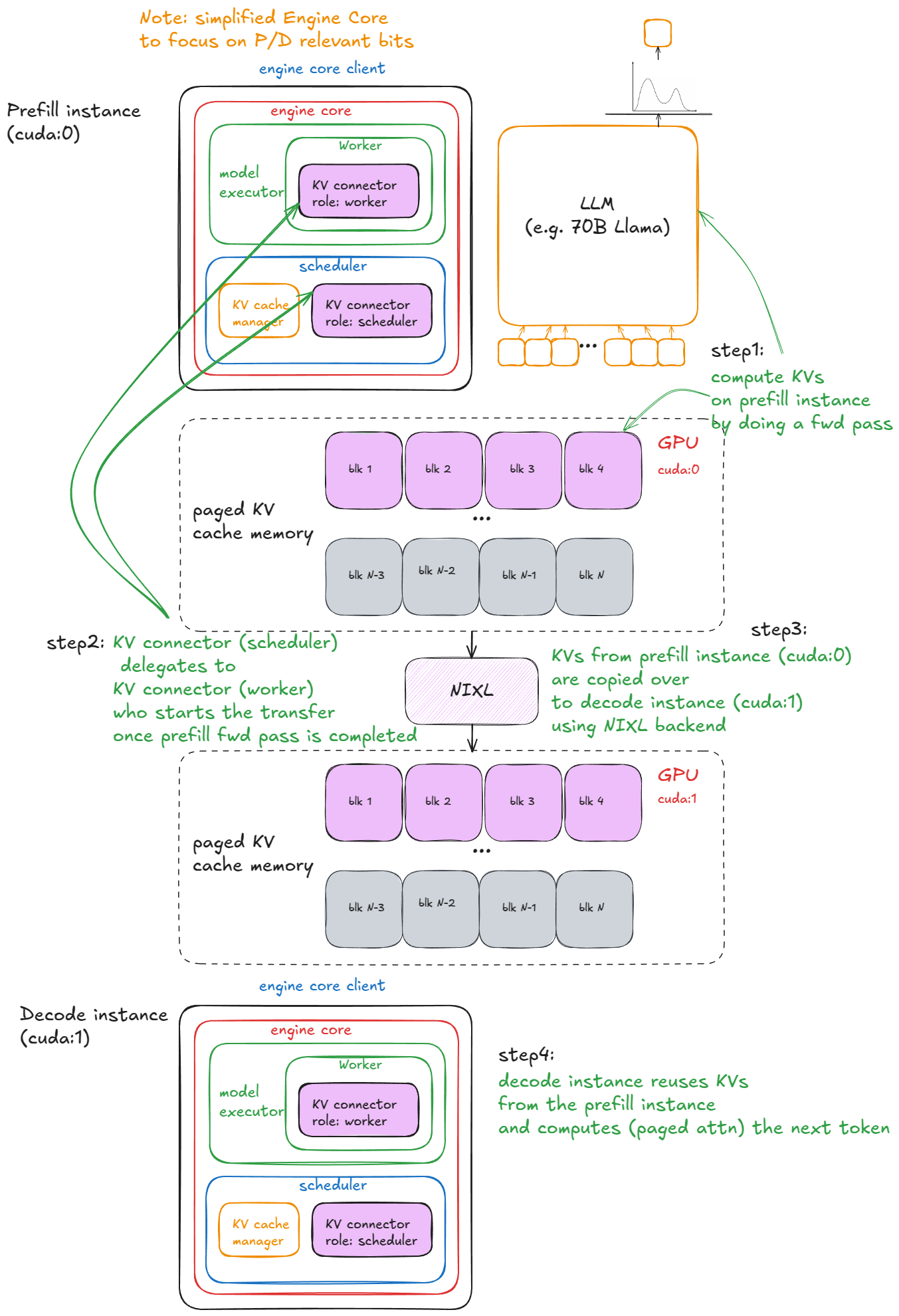

Наглядный пример:

disaggregated P/D

От UniprocExecutor к MultiProcExecutor

С базовыми техниками разобрались — теперь речь о масштабировании.

Допустим, веса модели больше не помещаются в VRAM одного GPU.

Первый вариант — разбить модель на несколько GPU в пределах одного узла с помощью tensor parallelism (например, TP=8). Если модель по-прежнему не помещается, следующий шаг — pipeline parallelism между узлами.

На этом этапе нужны несколько процессов GPU (воркеров) и уровень оркестрации для их координации. Именно это и предоставляет MultiProcExecutor.

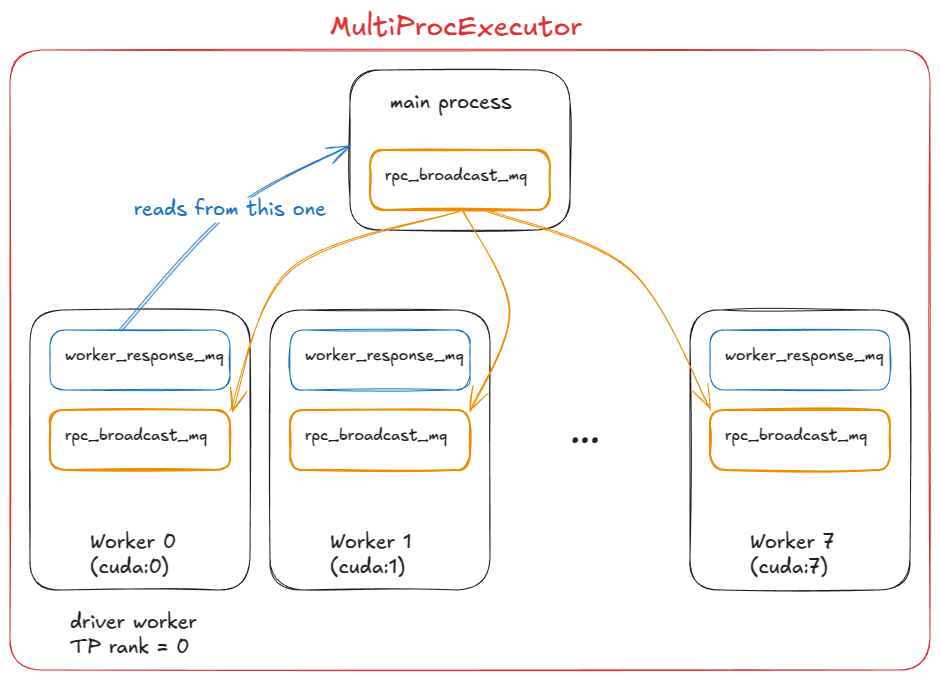

MultiProcExecutor в конфигурации TP=8 (driver worker с rank 0)

Как это работает в vLLM:

1. MultiProcExecutor инициализирует очередь сообщений rpc_broadcast_mq (реализована через shared memory).
2. Конструктор проходит по world_size (например, TP=8 ⇒ world_size=8) и запускает демон-процесс для каждого rank через WorkerProc.make_worker_process.
3. Для каждого воркера родительский процесс сначала создаёт пару pipe для чтения и записи.
4. Новый процесс выполняет WorkerProc.worker_main, который создаёт воркер (проходя через те же этапы "init device", "load model" и т.д., что и в UniprocExecutor).
5. Каждый воркер определяет, является ли он driver'ом (rank 0 в TP-группе) или обычным воркером. Каждый воркер настраивает две очереди:
   • rpc_broadcast_mq (общая с родителем) для получения заданий.
   • worker_response_mq для отправки ответов обратно.
6. Во время инициализации каждый дочерний процесс отправляет свой хендл worker_response_mq родителю через pipe. Как только все получены, родитель разблокируется — координация завершена.
7. Затем воркеры входят в busy loop, блокируясь на rpc_broadcast_mq.dequeue. Когда приходит рабочий элемент, они его выполняют (так же, как в UniprocExecutor, но теперь с частями работы, разделёнными по TP/PP). Результаты отправляются обратно через worker_response_mq.enqueue.
8. В runtime, при поступлении запроса, MultiProcExecutor помещает его в rpc_broadcast_mq (неблокирующим образом) для всех дочерних воркеров. Затем он ожидает на worker_response_mq.dequeue назначенного выходного rank'а сбора итогового результата.

С точки зрения движка ничего не изменилось — вся эта сложность многопроцессности скрыта за вызовом execute_model у model executor'а.

• В случае UniProcExecutor: execute_model напрямую приводит к вызову execute_model на воркере
• В случае MultiProcExecutor: execute_model приводит к вызову execute_model на каждом воркере через rpc_broadcast_mq

На этом этапе становится возможным запускать модели настолько большие, насколько позволяют ресурсы, используя тот же интерфейс движка.

Следующий шаг — масштабирование «вширь»: включение data parallelism (DP > 1), реплицирующего модель по узлам, добавление лёгкого слоя координации DP, балансировка нагрузки между репликами и размещение перед ними одного или нескольких API-серверов для обработки входящего трафика.

Распределённая система обслуживания vLLM

Настроить инфраструктуру обслуживания можно множеством способов, но для конкретики рассмотрим пример: два узла H100, на которых нужно запустить четыре движка vLLM.

Если модели требуется TP=4, узлы можно сконфигурировать так.

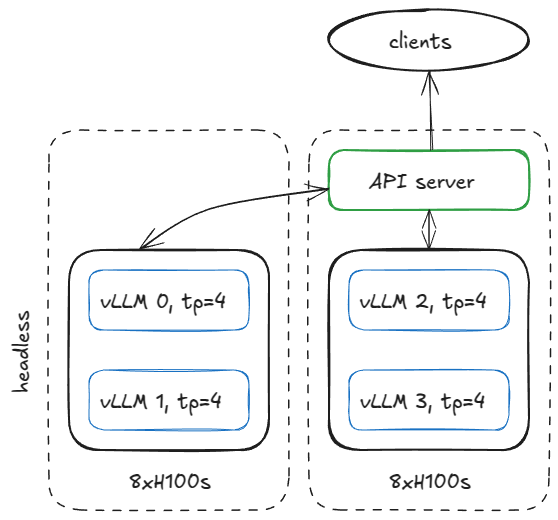

Конфигурация сервера с двумя узлами 8xH100 (1 headless, 1 api server)

На первом узле движок запускается в headless-режиме (без API-сервера) со следующими аргументами:

vllm serve <model-name>
  --tensor-parallel-size 4
  --data-parallel-size 4
  --data-parallel-size-local 2
  --data-parallel-start-rank 0
  --data-parallel-address <master-ip>
  --data-parallel-rpc-port 13345
  --headless

та же команда запускается на другом узле с небольшими изменениями:

• без --headless
• изменённый DP start rank

vllm serve <model-name>
  --tensor-parallel-size 4
  --data-parallel-size 4
  --data-parallel-size-local 2
  --data-parallel-start-rank 2
  --data-parallel-address <master-ip>
  --data-parallel-rpc-port 13345

Как это работает в vLLM?

На headless-узле сервера

На headless-узле CoreEngineProcManager запускает 2 процесса (по значению --data-parallel-size-local), каждый из которых выполняет EngineCoreProc.run_engine_core. Каждая из этих функций создаёт DPEngineCoreProc (engine core) и затем входит в свой busy loop.

DPEngineCoreProc инициализирует родительский EngineCoreProc (дочерний по отношению к EngineCore), который:

1. Создаёт input_queue и output_queue (queue.Queue).
2. Выполняет начальное рукопожатие с фронтендом на другом узле через DEALER ZMQ-сокет (библиотека асинхронного обмена сообщениями) и получает адресную информацию для координации.
3. Инициализирует DP-группу (например, используя NCCL-бэкенд).
4. Инициализирует EngineCore с MultiProcExecutor (TP=4 на 4 GPU, как описано ранее).
5. Создаёт ready_event (threading.Event).
6. Запускает поток-демон ввода (threading.Thread), выполняющий process_input_sockets(…, ready_event). Аналогично запускается поток вывода.
7. В главном потоке ожидает ready_event, пока все потоки ввода на всех 4 процессах (охватывающих 2 узла) не завершат рукопожатие координации, после чего вызывается ready_event.set().
8. После разблокировки отправляется сообщение "ready" фронтенду с метаданными (например, num_gpu_blocks, доступными в paged-памяти KV-кеша).
9. Главный, входной и выходной потоки затем входят в свои busy loop'ы.

Итог: получаем 4 дочерних процесса (по одному на реплику DP), каждый со своим главным, входным и выходным потоком. Они завершают рукопожатие координации с DP-координатором и фронтендом, после чего все три потока каждого процесса работают в устойчивых busy loop'ах.

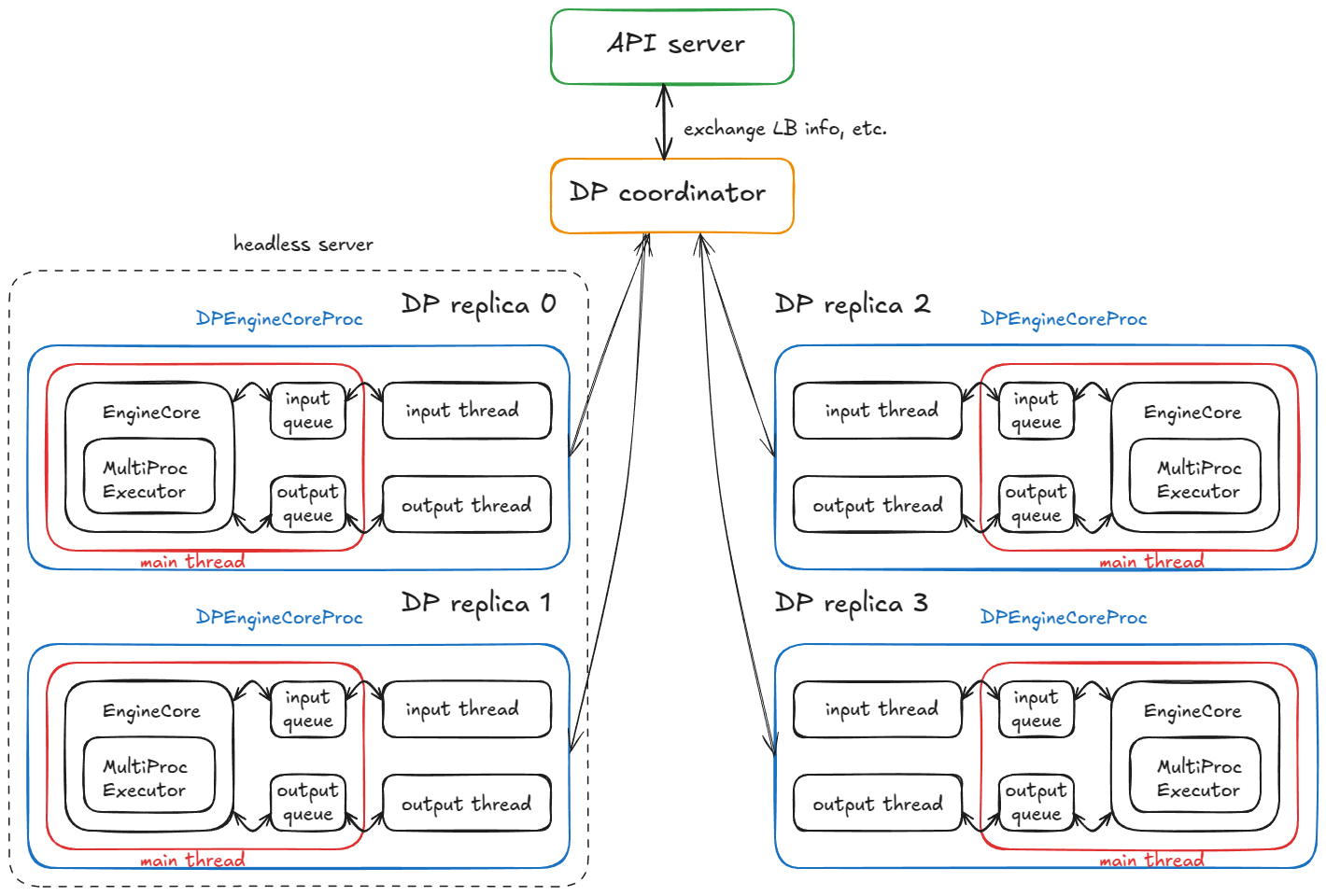

Распределённая система с 4 репликами DP, выполняющими 4 DPEngineCoreProc

Текущее устойчивое состояние:

• Входной поток — блокируется на входном сокете, пока API-сервер не направит запрос; при получении декодирует полезную нагрузку, ставит рабочий элемент в очередь через input_queue.put_nowait(...) и возвращается к блокировке на сокете.
• Главный поток — просыпается на input_queue.get(...), передаёт запрос движку; MultiProcExecutor выполняет прямой проход и ставит результаты в output_queue.
• Выходной поток — просыпается на output_queue.get(...), отправляет результат обратно API-серверу, затем снова блокируется.

Дополнительная механика:

• Счётчик DP wave — система отслеживает «волны»: когда все движки становятся простаивающими, они переходят в режим покоя, а счётчик увеличивается при поступлении новой работы (полезно для координации/метрик).
• Управляющие сообщения — API-сервер может отправлять не только запросы на инференс (например, отмены и служебные/управляющие RPC).
• Фиктивные шаги для lockstep — если у любой из реплик DP есть работа, все реплики выполняют шаг прямого прохода; реплики без запросов выполняют фиктивный шаг, чтобы участвовать в требуемых точках синхронизации (это позволяет не блокировать активную реплику).

Теперь о второй части — что происходит на узле API-сервера?

На узле API-сервера

Создаётся объект AsyncLLM (asyncio-обёртка вокруг LLM engine). Внутри создаётся DPLBAsyncMPClient (data-parallel, load-balancing, асинхронный, многопроцессный клиент).

Внутри родительского класса MPClient выполняется функция launch_core_engines, которая:

1. Создаёт ZMQ-адреса, используемые для рукопожатия при запуске (как видели на headless-узле).
2. Запускает процесс DPCoordinator.
3. Создаёт CoreEngineProcManager (аналогично headless-узлу).

Внутри AsyncMPClient (дочернего по отношению к MPClient):

1. Создаётся outputs_queue (asyncio.Queue).
2. Создаётся asyncio-задача process_outputs_socket, которая через выходной сокет общается с выходными потоками всех 4 DPEngineCoreProc и пишет в outputs_queue.
3. Ещё одна asyncio-задача output_handler в AsyncLLM читает из этой очереди и в итоге отправляет информацию в функцию create_completion.

Внутри DPAsyncMPClient создаётся asyncio-задача run_engine_stats_update_task, которая общается с DP-координатором.

DP-координатор выступает посредником между фронтендом (API-сервером) и бэкендом (engine cores). Он:

• Периодически отправляет информацию для балансировки нагрузки (размеры очередей, число ожидающих/выполняющихся запросов) в задачу фронтенда run_engine_stats_update_task.
• Обрабатывает команды SCALE_ELASTIC_EP от фронтенда, динамически изменяя число движков (работает только с Ray-бэкендом).
• Отправляет события START_DP_WAVE на бэкенд (по инициативе фронтенда) и сообщает об обновлениях состояния «волны» обратно.

Итого, фронтенд (AsyncLLM) выполняет несколько asyncio-задач (напомним: конкурентно, а не параллельно):

• Класс задач обрабатывает входящие запросы через путь generate (каждый новый клиентский запрос порождает новую asyncio-задачу).
• Две задачи (process_outputs_socket, output_handler) обрабатывают выходные сообщения от нижележащих движков.
• Одна задача (run_engine_stats_update_task) поддерживает связь с DP-координатором: отправляет триггеры волн, опрашивает состояние балансировки нагрузки и обрабатывает запросы на динамическое масштабирование.

Наконец, главный серверный процесс создаёт приложение FastAPI и монтирует эндпоинты вроде OpenAIServingCompletion и OpenAIServingChat, которые предоставляют /completion, /chat/completion и другие. Весь стек обслуживается через Uvicorn.

Собрав всё воедино, вот полный жизненный цикл запроса!

Отправка из терминала:

curl -X POST http://localhost:8000/v1/completions -H "Content-Type: application/json" -d '{
  "model": "TinyLlama/TinyLlama-1.1B-Chat-v1.0",
  "prompt": "The capital of France is",
  "max_tokens": 50,
  "temperature": 0.7
}'

Что происходит дальше:

1. Запрос попадает в маршрут create_completion класса OpenAIServingCompletion на API-сервере.
2. Функция асинхронно токенизирует промпт и готовит метаданные (ID запроса, параметры сэмплирования, временную метку и т.д.).
3. Далее вызывается AsyncLLM.generate, который следует той же логике, что и синхронный движок, в итоге вызывая DPAsyncMPClient.add_request_async.
4. Это, в свою очередь, вызывает get_core_engine_for_request, которая балансирует нагрузку между движками на основе состояния DP-координатора (выбирается движок с минимальным «счётом» / наименьшей нагрузкой: score = len(waiting) * 4 + len(running)).
5. Запрос ADD отправляется во входной сокет выбранного движка.
6. На этом движке:
   • Входной поток — разблокируется, декодирует данные из входного сокета и ставит рабочий элемент в input_queue для главного потока.
   • Главный поток — разблокируется на input_queue, добавляет запрос в движок и многократно вызывает engine_core.step(), помещая промежуточные результаты в output_queue до выполнения условия остановки.
   Напоминание: step() вызывает планировщик, model executor (который, в свою очередь, может быть MultiProcExecutor!) и т.д. Это уже было рассмотрено!
   • Выходной поток — разблокируется на output_queue и отправляет результаты обратно через выходной сокет.
7. Эти результаты запускают выходные asyncio-задачи AsyncLLM (process_outputs_socket и output_handler), которые передают токены обратно в маршрут create_completion FastAPI.
8. FastAPI добавляет метаданные (причину завершения, logprobs, информацию об использовании и т.д.) и возвращает JSONResponse через Uvicorn обратно в терминал!

Вот так и приходит ответ на completion — вся распределённая машинерия скрыта за простой командой curl! :) Красота!

Бенчмарки и авто-тюнинг — задержка против пропускной способности

До этого момента рассматривались «частицы газа» — внутреннее устройство того, как запросы проходят через движок/систему. Теперь стоит взглянуть на систему в целом и задаться вопросом: как измерять производительность системы инференса?

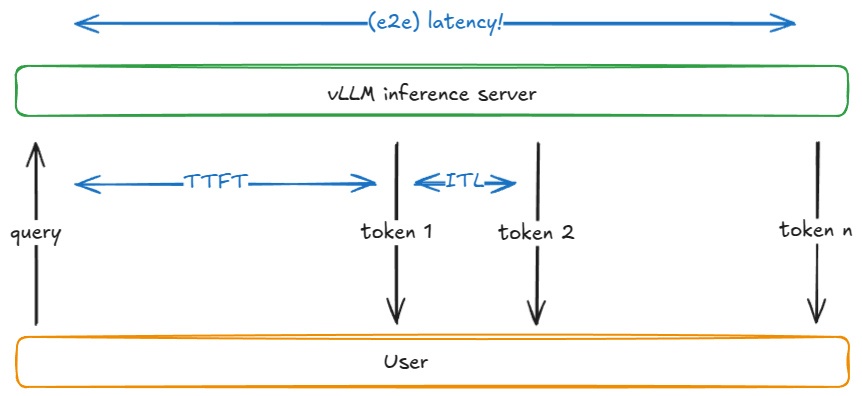

На самом верхнем уровне есть две конкурирующие метрики:

1. Задержка (Latency) — время от отправки запроса до получения токенов
2. Пропускная способность (Throughput) — число токенов/запросов в секунду, которое система способна генерировать/обрабатывать

Задержка важнее всего для интерактивных приложений, где пользователи ждут ответа.

Пропускная способность важна для офлайн-нагрузок вроде генерации синтетических данных для pre/post-training, очистки/обработки данных и вообще любых офлайн-задач батчевого инференса.

Прежде чем объяснять, почему задержка и пропускная способность конкурируют друг с другом, определим несколько распространённых метрик инференса:

TTFT, ITL, сквозная задержка

Вот упрощённая модель, объясняющая конкурирующую природу этих двух метрик.

Компромисс становится очевиден, если посмотреть, как размер батча B влияет на один шаг decode. По мере уменьшения B к 1, ITL падает: на шаг приходится меньше работы, и токену не приходится «конкурировать» с другими. По мере роста B к бесконечности ITL растёт, поскольку на шаг выполняется больше FLOPs — но пропускная способность растёт (пока не достигнута пиковая производительность), поскольку ввод-вывод весов амортизируется на большее число токенов.

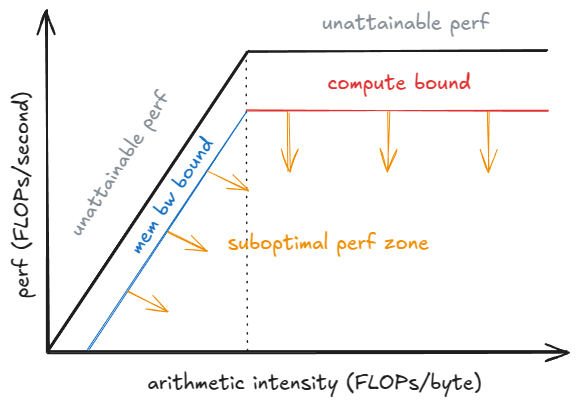

Здесь помогает roofline-модель: ниже точки насыщения батча B_sat время шага определяется пропускной способностью HBM (потоковая передача весов слой за слоем в чиповую память), поэтому задержка шага почти постоянна — вычисление 1 или 10 токенов может занимать примерно одинаковое время. За пределами B_sat ядра становятся compute-bound, и время шага растёт примерно пропорционально B; каждый дополнительный токен увеличивает ITL.

Roofline-модель производительности

Как проводить бенчмаркинг в vLLM

vLLM предоставляет CLI-команду vllm bench {serve,latency,throughput}, которая оборачивает vllm / benchmarks / {server,latency,throughput}.py.

Что делают эти скрипты:

• latency — использует короткий вход (по умолчанию 32 токена) и сэмплирует 128 выходных токенов с небольшим батчем (по умолчанию 8). Выполняется несколько итераций, и сообщается сквозная задержка для батча.
• throughput — отправляет фиксированный набор промптов (по умолчанию 1000 сэмплов ShareGPT) все сразу (режим QPS=Inf), и сообщает число входных/выходных/суммарных токенов и запросов в секунду за весь прогон.
• serve — запускает сервер vLLM и симулирует реальную нагрузку, сэмплируя время между поступлением запросов из распределения Пуассона (или, в более общем виде, Гамма-распределения). Запросы отправляются в течение временного окна, измеряются все обсуждённые метрики, и опционально может быть задано ограничение на максимальную конкурентность на стороне сервера (через семафор, например, ограничение сервера 64 одновременными запросами).

Пример запуска скрипта latency:

vllm bench latency
  --model <model-name>
  --input-tokens 32
  --output-tokens 128
  --batch-size 8

Также есть скрипт авто-тюнинга, который прогоняет бенчмарк serve для поиска настроек аргументов, удовлетворяющих целевым SLO (например, «максимизировать пропускную способность при p99 сквозной задержке < 500 мс»), и возвращает предлагаемую конфигурацию.

Заключение

Разбор начался с базового engine core (UniprocExecutor), затем были добавлены продвинутые возможности вроде speculative decoding и prefix caching, масштабирование до MultiProcExecutor (с TP/PP > 1), и наконец масштабирование «вширь» с оборачиванием всего в асинхронный движок и распределённый стек обслуживания — завершая тем, как измерять производительность системы.

vLLM также включает специализированную обработку, оставшуюся за рамками материала. Например:

• Разнообразные аппаратные бэкенды: TPU, AWS Neuron (Trainium/Inferentia) и т.д.
• Архитектуры/техники: MLA, MoE, encoder-decoder (например, Whisper), pooling/embedding-модели, EPLB, m-RoPE, LoRA, ALiBi, варианты без attention, sliding-window attention, мультимодальные LM и модели state-space (например, Mamba/Mamba-2, Jamba)
• TP/PP/SP
• Гибридная логика KV-кеша (Jenga), более сложные методы сэмплирования вроде beam sampling и другое
• Экспериментальное: асинхронное планирование

Хорошая новость в том, что большинство этих возможностей ортогональны основному потоку выполнения, описанному выше — их можно почти рассматривать как «плагины» (хотя на практике есть некоторая связанность).

Разбор систем — увлекательное занятие. При этом на такой высоте обзора детализация неизбежно страдает. В следующих материалах — более пристальный взгляд на отдельные подсистемы и детали реализации.

Благодарности

Огромная благодарность Hyperstack за предоставленные H100 для экспериментов на протяжении последнего года!

Спасибо Nick Hill (ключевой контрибьютор vLLM, RedHat), Mark Saroufim (PyTorch), Kyle Krannen (NVIDIA, Dynamo) и Ashish Vaswani за прочтение пре-релизной версии материала и обратную связь!

Источники

1. vLLM https://github.com/vllm-project/vllm
2. "Attention Is All You Need", https://arxiv.org/abs/1706.03762
3. "Efficient Memory Management for Large Language Model Serving with PagedAttention", https://arxiv.org/abs/2309.06180
4. "DeepSeek-V2: A Strong, Economical, and Efficient Mixture-of-Experts Language Model", https://arxiv.org/abs/2405.04434
5. "Jenga: Effective Memory Management for Serving LLM with Heterogeneity", https://arxiv.org/abs/2503.18292
6. "Orca: A Distributed Serving System for Transformer-Based Generative Models", https://www.usenix.org/conference/osdi22/presentation/yu
7. "XGrammar: Flexible and Efficient Structured Generation Engine for Large Language Models", https://arxiv.org/abs/2411.15100
8. "Accelerating Large Language Model Decoding with Speculative Sampling", https://arxiv.org/abs/2302.01318
9. "EAGLE: Speculative Sampling Requires Rethinking Feature Uncertainty", https://arxiv.org/abs/2401.15077
10. "Medusa: Simple LLM Inference Acceleration Framework with Multiple Decoding Heads", https://arxiv.org/abs/2401.10774
11. LMCache, https://github.com/LMCache/LMCache
